锁相环VCO的控制电压这个波形是什么情况？

没做过CP的PLL，个人感觉是把增益调大了之后导致稳定后的误差很大

最后是锁定了啊！

   是锁定了吗?不过我感觉VC变化很剧烈啊，有点怀疑是不是在震荡，凭你的感觉造成这种现象的原因可能是什么呢?

   那你是直接用的PD结构的PLL吗?现在CPPLL见得是比较多啊，按照你说的，环路增益大了之后，稳态相位误差比较大，VC波动就比较大是这样吗?可是我这个波动有点大的吓人啊，我都有点怀疑这不是波动而是震荡啊

我这样理解的：
最上的是经过环路滤波的，第二个是PHD 输出的，第三四分别PHD输入的。对不对?第一个图尾部成了直流，这样看来是锁住了（ 不管其他性能的话）

   不好意思是PFD啊

电路呢?

是Hspice仿的，没有图只有网表，做得不是很好，就不贴上来了，只想问问，改了CP电流和LP的R、C之后，控制电压就从第一个波形变成了第二个波形，第二个波形的VC能否反映环路是否入锁?

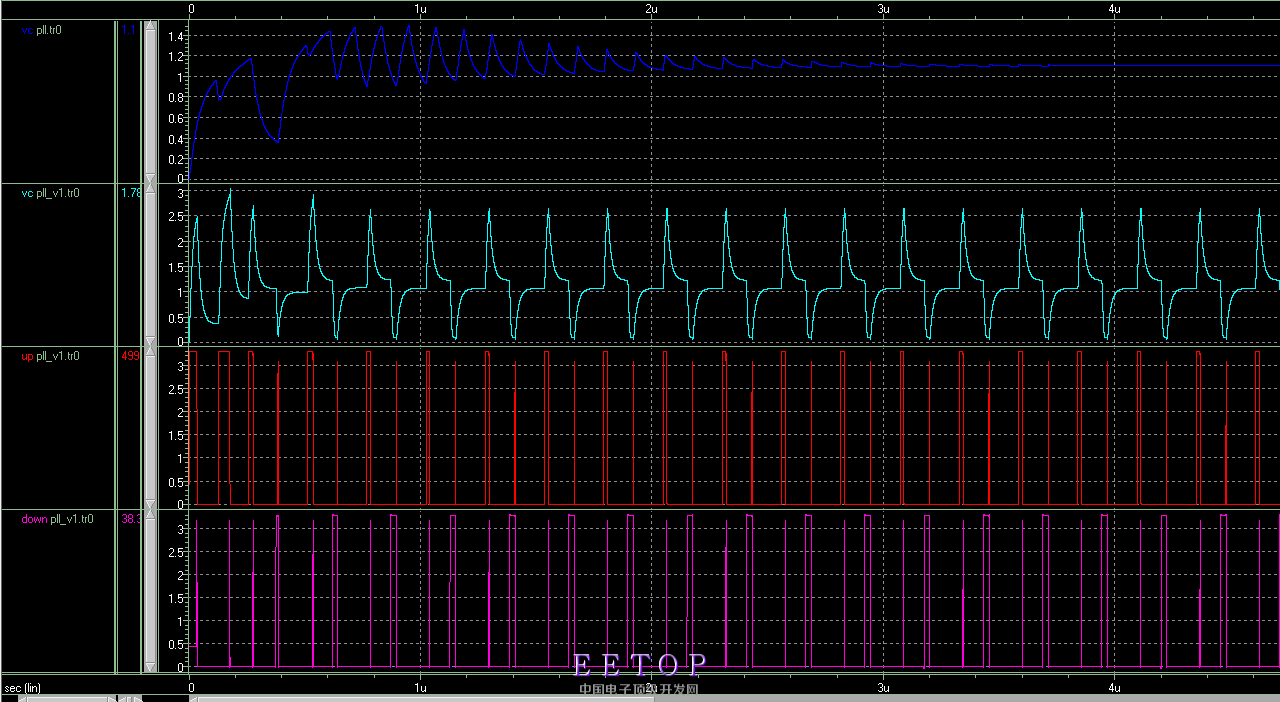

第一个波形是LP滤波之后输出的，当然环路最后是入锁了的，第二个波形是修改了环路参数（增大CP电流，改变LP电阻电容）之后LP滤波输出的，第三个和第四个是PFD输出或者说是CP输入信号，我想问的是第二个VC的波形能否反映环路已经入锁?

   额，波动差不多都3V了，怎么可能锁定啊。你改变电流和R,C之后，环路相位裕度你有计算过吗，感觉你这环路不稳定啊

计算一下bw吧
bw太大了

额，带宽大了之后为什么会这样呢?

算了下没有改变参数之前，带宽是1MHz，改变参数之后带宽是3.5MHz，参考频率都是7.8MHz

没改参数之前PM=65度，该参数之后PM=48度，感觉不是环路不稳定，而是稳态相位误差太大

   带宽太大了,理论上环路带宽不能超过参考频率的1/10,实际中经常在1/20以下,你取了这么大的带宽目的是啥呢

   目的是想快速入锁，入锁后再想办法将带宽降下来

带宽一般要低于fref*1/2pi，从而可以用小信号模型去近似。过高的带宽lpf无法去掉杂散，所以vtune上的周期抖动很大

嗯，多谢指点，你说的带宽太大lpf无法滤掉参考杂散我觉得很有道理，vtune上面的变化与fref是同步的。带宽是应该小于fref/20，以满足小信号线性近似的吧，你确认下你是不是打错了呀

第一个VC的波形就是带宽小的时候的情形啊，是能锁定的，感觉19楼说的有道理，带宽大了参考杂散大，而不是不稳定。另外带宽和环路稳定与否没有必然的联系吧
