constant gm偏置电路有什么好处？

constant gm偏置电路，到底有什么好处?知识跨导恒定? 这对电路有什么帮助?  在线等，很急

gm*rout是增益
gm/C是极点

可是它不能输出稳定的电压啊。电压受温度影响太大了。

   输出稳定电压的叫带隙，带隙是带隙，偏置只是为了给管子提供一定的直流工作状态。

谢谢你的回复。
我想用constant gm给管子提供偏置电压V=970v,但发现constant gm输出的电压受温度影响很大（温度在-45度到80度）
然后我尝试了用带隙基准电路提供偏置，电源是3.3v，管子是nmos3v和pmos3v,遇到的问题是：运放的输入被钳制在750mv左右，总有管子工

作状态不对，调了1星期还

是不行。

在线等，期待你的回复

   带隙还能不工作?上图吧，老兄，print一下 静态工作点。

上图说明你想干嘛啊

   谢谢你的回复，

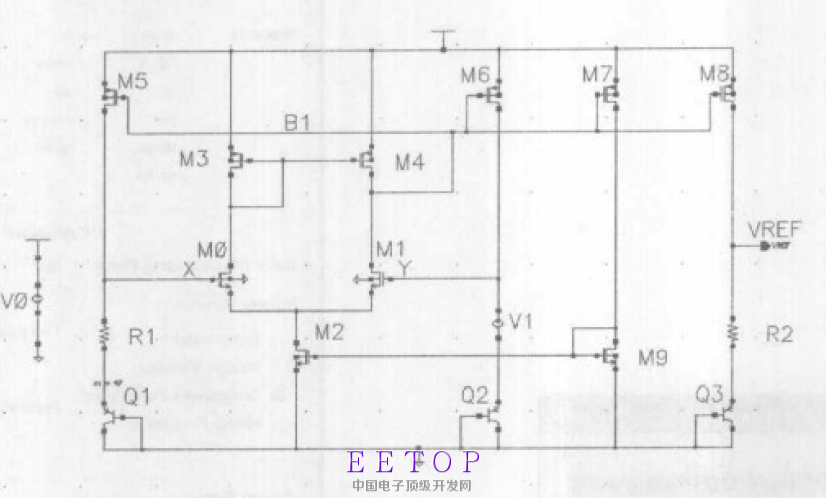

图来了。我用的是3.3v电压。下面的两个三极管的vbe=0.7v，有箝位的作用，我尝试用两个三极管。这样就可以提高运放的输入了1.4v左右。我刚仿真，果真可以

    图在6楼，麻烦你看下

你运放改成PMOS输入类型的那种五管运放就行了，你叠两个也可以吧，但是那样面积比较大。匹配布图都会存在问题。 你顺便可以学习一下低压bandgap。

   输入电压范围受限

感谢你的回复。把运放的5个管子全换成pmos ?
低压bandgap，的低压，一般在多少范围?

   详细说下，谢了

其實課本有寫，它是一種Supply-Independent，與VDD變化無關的電流源。

   你现在P的换成N的，N的换成p的，然后上下镜像。大概就这个意思。好多书上应该有。多找两个论文，国内硕士的那种，一般都有。低压的那种一般电源电压才1V不到吧。

    谢谢你的回复。
   我仿真发现输出电压在1.2v的时候，温漂最低。   带隙基准是不是只能产生1.2v的电压?
   我在别的地方看到：先产生一个低ppm的电流后，再产生任意的低ppm的电压。
    不知道这种方法怎么弄
