求救~~用HSPICE 做电路设计仿真
录入：edatop.com 阅读：

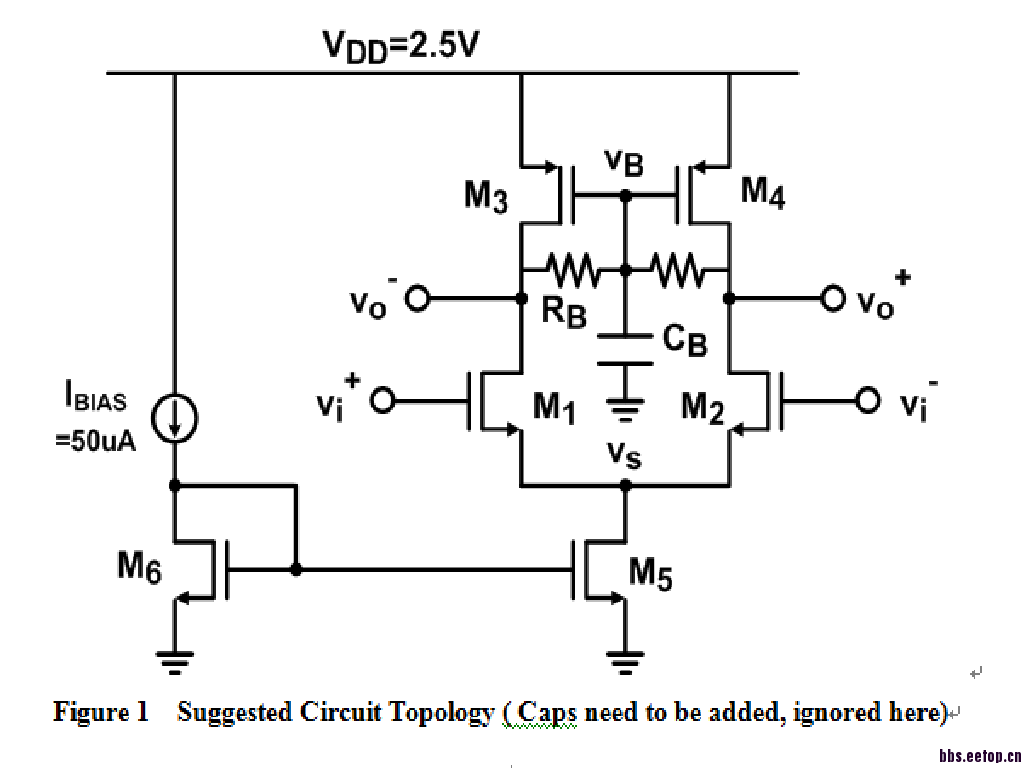

参考的电路图已经画出来了，是全差分高频放大器，现在要求各个管子的大小以及负载的大小~求救啊~这周末要交了。搞不定啊
Specs Table如下。电路图见附件。
求大神搭救~]
Parameters Specifications
Load 300fF
Gain@750MHz 12dB
Input Bias Current 50uA
Power Supply 2.5V
Differential Output Swing @750MHz >750mVp,p
Input Common Mode Level 1.5V
Output Common Mode Level 1.5V
Input Swing 250mVp,p
Power Consumption Minimized
Specs Table如下。电路图见附件。
求大神搭救~]
Parameters Specifications
Load 300fF
Gain@750MHz 12dB
Input Bias Current 50uA
Power Supply 2.5V
Differential Output Swing @750MHz >750mVp,p
Input Common Mode Level 1.5V
Output Common Mode Level 1.5V
Input Swing 250mVp,p
Power Consumption Minimized
呵呵，你这是自己懒得做作业么?
做了，但是做出来感觉不对，所以想看看大神们有没有更好的
750MHz 12dB?
这要求看着挺奇葩的。
你先把你做的发上来，大家帮你改改也好啊。直接从头到尾做一个，坛子里的大神都没那么闲。
现在0.25um工艺见得不多
要么3.3V，要么直接上180nm或者130nm
恩，这个是我的code，我感觉我自己设的这个W/L很奇葩
en NMOS device characteristics
.lib 'log018.l' tt_3v
*circuit description----------------------
vdd 1 0 2.5
vin1 9 0 1.5
vin2 10 0 1.5
v1 11 12 ac 1
e1 3 9 11 12 0.5
e2 4 10 11 12 -0.5
idc 1 2 50u
m1 5 3 7 0 nch3 l=0.8u w=320u
m2 6 4 7 0 nch3 l=0.8u w=320u
m3 5 8 1 1 pch3 l=1.5u w=150u
m4 6 8 1 1 pch3 l=1.5u w=150u
m5 7 2 0 0 nch3 l=2u w=39u
m6 2 2 0 0 nch3 l=2u w=1u
r1 5 8 5k
r2 6 8 5k
c2 8 0 300f
c3 3 0 300f
c4 4 0 300f
*options------------------------------------
.options post=2 nomod
*analysis-----------------------------------
.op
.ac dec 10 100 10g
.plot ac gain1_av0=par('vdb(5)-vdb(3)')
.end
这方面完全不懂~早知道这么苦逼，就不选这门课了
你现在只做了AC的，就750MHz 12dB这个要求而言，是要求你有3g的GBW，目测是满足要求了。其他参数还是要仿一下才知道。
你的out swing和ICMR满足要求了么?
out swing在HSPICE 里面是怎么看的呀?我不是很清楚。CMRR=|Adm/Acm|好像他给的specs table里面没有说明呢。
话说多谢这么晚了还在回我的贴~谢谢谢谢~
这个是我HSPICE 的.LSI文件
**diagnostic** rebuilding matrix with pivot option
**diagnostic** rebuilding matrix without pivot option
1****** HSPICE -- A-2007.09 32-BIT (Aug 28 2007) 21:17:13 06/18/2013 winnt
******
en nmos device characteristics
****** operating point information tnom= 25.000 temp= 25.000
******
***** operating point status is all simulation time is 0.
node =voltage node =voltage node =voltage
+0:1 = 2.5000 0:2 = 1.9427 0:3 = 1.5000
+0:4 = 1.5000 0:5 = 1.1677 0:6 = 1.1677
+0:7 = 416.8454m 0:8 = 1.1677 0:9 = 1.5000
+0:10 = 1.5000 0:11 = 0. 0:12 = 0.
**** voltage sources
subckt
element 0:vdd 0:vin1 0:vin2 0:v1
volts 2.5000 1.5000 1.5000 0.
current -1.4006m 0. 0. 0.
power 3.5016m 0. 0. 0.
total voltage source power dissipation= 3.5016m watts
***** current sources
subckt
element 0:idc
volts 557.2792m
current 50.0000u
power -27.8640u
total current source power dissipation= -27.8640u watts
**** resistors
subckt
element 0:r1 0:r2
r value 5.0000k 5.0000k
v drop -67.7862p 67.7856p
current -13.5572f 13.5571f
power 9.190e-25 9.190e-25
**** voltage-controlled voltage sources
subckt
element 0:e1 0:e2
volts 0. 0.
current 0. 0.
**** mosfets
subckt
element 0:m1 0:m2 0:m3 0:m4 0:m5 0:m6
model 0:nch3.3 0:nch3.3 0:pch3.2 0:pch3.2 0:nch3.2 0:nch3.10
region Saturati Saturati Saturati Saturati Linear Saturati
id 675.3152u 675.3152u -675.3152u -675.3152u 1.3506m 50.0000u
ibs -966.6479a -966.6479a 7.877e-20 7.877e-20 -2.176e-19 -1.100e-20
ibd -971.7764a -971.7764a 449.2208f 449.2208f -118.9518a -430.7781f
vgs 1.0832 1.0832 -1.3323 -1.3323 1.9427 1.9427
vds 750.8543m 750.8543m -1.3323 -1.3323 416.8454m 1.9427
vbs -416.8454m -416.8454m 0. 0. 0. 0.
vth 989.5154m 989.5154m -704.0881m -704.0881m 771.8126m 762.8190m
vdsat 124.2526m 124.2526m -491.1931m -491.1931m 894.7095m 902.6288m
vod 93.6392m 93.6392m -628.2122m -628.2122m 1.1709 1.1799
beta 101.5385m 101.5385m 4.3530m 4.3530m 3.8910m 95.6093u
gam eff 974.2384m 974.2384m 730.3339m 730.3339m 856.7069m 838.3377m
gm 8.7832m 8.7832m 1.9318m 1.9318m 1.2039m 72.1471u
gds 24.3931u 24.3931u 5.4955u 5.4955u 2.2733m 214.1663n
gmb 3.4621m 3.4621m 1.0511m 1.0511m 683.4160u 34.0973u
cdtot 323.1676f 323.1676f 137.7728f 137.7728f 312.5490f 1.1052f
cgtot 981.5397f 981.5397f 914.2005f 914.2005f 378.9782f 8.0129f
cstot 1.2501p 1.2501p 1.2242p 1.2242p 430.6129f 10.4732f
cbtot 863.3637f 863.3637f 624.4559f 624.4559f 222.2013f 5.6438f
cgs 748.2676f 748.2676f 834.6034f 834.6034f 245.7040f 6.8965f
cgd 101.4535f 101.4535f 41.6301f 41.6301f 135.2573f 309.7065a
******
en nmos device characteristics
****** ac analysis tnom= 25.000 temp= 25.000
******
a
freq gain1_av0
(a ) -20.0000 0. 20.0000 40.0000 60.0000
+ + + + +
100.0000 31.642 -+------+------+------+------+------+a-----+------+------+-
125.8925 31.642 + + + + + +a + + +
158.4893 31.642 + + + + + +a + + +
199.5262 31.642 + + + + + +a + + +
251.1886 31.642 + + + + + +a + + +
316.2278 31.642 + + + + + +a + + +
398.1072 31.642 + + + + + +a + + +
501.1872 31.642 + + + + + +a + + +
630.9573 31.642 + + + + + +a + + +
794.3282 31.642 + + + + + +a + + +
1.0000k 31.642 -+------+------+------+------+------+a-----+------+------+-
1.2589k 31.642 + + + + + +a + + +
1.5849k 31.642 + + + + + +a + + +
1.9953k 31.642 + + + + + +a + + +
2.5119k 31.642 + + + + + +a + + +
3.1623k 31.642 + + + + + +a + + +
3.9811k 31.642 + + + + + +a + + +
5.0119k 31.642 + + + + + +a + + +
6.3096k 31.642 + + + + + +a + + +
7.9433k 31.642 + + + + + +a + + +
10.0000k 31.642 -+------+------+------+------+------+a-----+------+------+-
12.5893k 31.642 + + + + + +a + + +
15.8489k 31.642 + + + + + +a + + +
19.9526k 31.642 + + + + + +a + + +
25.1189k 31.642 + + + + + +a + + +
31.6228k 31.642 + + + + + +a + + +
39.8107k 31.642 + + + + + +a + + +
50.1187k 31.642 + + + + + +a + + +
63.0957k 31.642 + + + + + +a + + +
79.4328k 31.642 + + + + + +a + + +
100.0000k 31.642 -+------+------+------+------+------+a-----+------+------+-
125.8925k 31.642 + + + + + +a + + +
158.4893k 31.642 + + + + + +a + + +
199.5262k 31.642 + + + + + +a + + +
251.1886k 31.642 + + + + + +a + + +
316.2278k 31.642 + + + + + +a + + +
398.1072k 31.642 + + + + + +a + + +
501.1872k 31.642 + + + + + +a + + +
630.9573k 31.642 + + + + + +a + + +
794.3282k 31.642 + + + + + +a + + +
1.0000x 31.642 -+------+------+------+------+------+a-----+------+------+-
1.2589x 31.641 + + + + + +a + + +
1.5849x 31.641 + + + + + +a + + +
1.9953x 31.640 + + + + + +a + + +
2.5119x 31.638 + + + + + +a + + +
3.1623x 31.635 + + + + + +a + + +
3.9811x 31.631 + + + + + +a + + +
5.0119x 31.625 + + + + + +a + + +
6.3096x 31.615 + + + + + +a + + +
7.9433x 31.599 + + + + + +a + + +
10.0000x 31.574 -+------+------+------+------+------+a-----+------+------+-
12.5893x 31.534 + + + + + +a + + +
15.8489x 31.473 + + + + + +a + + +
19.9526x 31.376 + + + + + +a + + +
25.1189x 31.228 + + + + + +a + + +
31.6228x 31.003 + + + + + +a + + +
39.8107x 30.668 + + + + + a + + +
50.1187x 30.185 + + + + + a + + +
63.0957x 29.516 + + + + + a + + +
79.4328x 28.629 + + + + + a+ + + +
100.0000x 27.514 -+------+------+------+------+----a-+------+------+------+-
125.8925x 26.183 + + + + + a + + + +
158.4893x 24.665 + + + + + a + + + +
199.5262x 22.999 + + + + + a + + + +
251.1886x 21.224 + + + + +a + + + +
316.2278x 19.373 + + + + a + + + +
398.1072x 17.471 + + + + a + + + + +
501.1872x 15.534 + + + + a + + + + +
630.9573x 13.577 + + + + a + + + + +
794.3282x 11.608 + + + +a + + + + +
1.0000g 9.632 -+------+------+------a------+------+------+------+------+-
1.2589g 7.656 + + + a + + + + + +
1.5849g 5.684 + + + a + + + + + +
1.9953g 3.721 + + + a + + + + + +
2.5119g 1.777 + + +a + + + + + +
3.1623g -138.619m + + a + + + + + +
3.9811g -2.010 + + a+ + + + + + +
5.0119g -3.814 + + a + + + + + + +
6.3096g -5.520 + + a + + + + + + +
7.9433g -7.093 + + a + + + + + + +
10.0000g -8.492 -+------+a-----+------+------+------+------+------+------+-
+ + + + +
b
***** job concluded
1****** HSPICE -- A-2007.09 32-BIT (Aug 28 2007) 21:17:13 06/18/2013 winnt
******
en nmos device characteristics
****** job statistics summary tnom= 25.000 temp= 25.000
******
total memory used 202 kbytes
# nodes = 25 # elements= 18
# diodes= 0 # bjts = 0 # jfets = 0 # mosfets = 6
# va device = 0
analysis time # points tot. iter conv.iter
op point 0.02 1 28
ac analysis 0.04 81 81
readin 0.06
errchk 0.01
setup 0.00
output 0.00
我说的是ICMR(input common model range)，不是cmrr。你这里只有op point和AC的结果。 把放大器结成单位增益，input 从gnd 扫到vdd。输出曲线和m5管的电流曲线贴上来看一下。
你也可以参考allen的书上看下怎么仿这些参数。
多少钱，我找人帮你搞定，电路不是这样设计的。
人家交个作业而已。你身为小编，不引导指点新人也就算了。一上来开口就要钱?什么素质?还“找人帮你搞定”，说明这么简单的题目你也搞不定咯?那你还有脸在这混?
非常支持~
额~不用麻烦了~谢谢你的好意~
恩~其实HSPICE 我到现在还不太会用~我觉得我应该先好好看看书~有些东西连原理还都不清楚
我发现这个电路，要把M5先放在饱和区，然后才能调上面的管子，不然M1 管子大小一变就不对了。

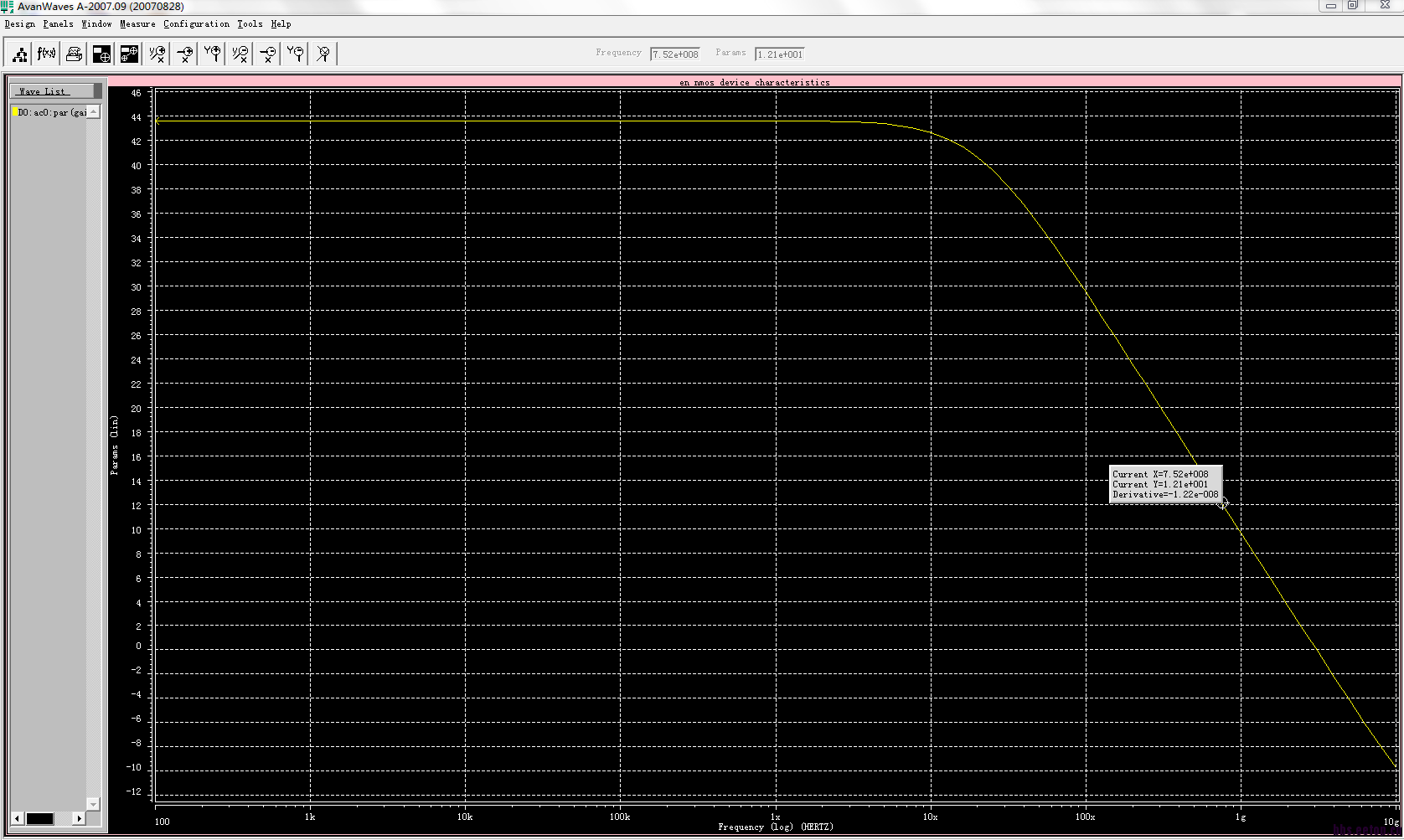

我重新做了一下，好像现在比较靠谱了。
你说的M5的电流是这个吗?
所有的管子，包括m5都是一定要在饱和区的，没注意看你的out文档。看摆幅很容易，输入端一端接共模电平，另一端接个正弦信号，看输出的峰峰值（接近方波）就是。共模输入范围的限制就是要求所有管子都工作在饱和区。单端输出的接成follower就可以了，输入端扫0到vdd，看out能够follow的范围，再检测尾电流管的电流，有一小段区间输出还是能follow，但是尾电流管已经进入截止区，即超出了共模电平范围。你的是双端输出的，可以认为是简单的全差分结构，测量方式有所不同。可以在论坛里搜“全差分运放仿真”，找些资料做参考。
恩~谢谢。输出摆幅已经达到要求750mVp,p了，这个也算完成了。谢谢你一直在回我的贴。
不过这个的确还是在好好看看书，自己多研究研究~
了解下
