求助Cadence里电感值怎么求？

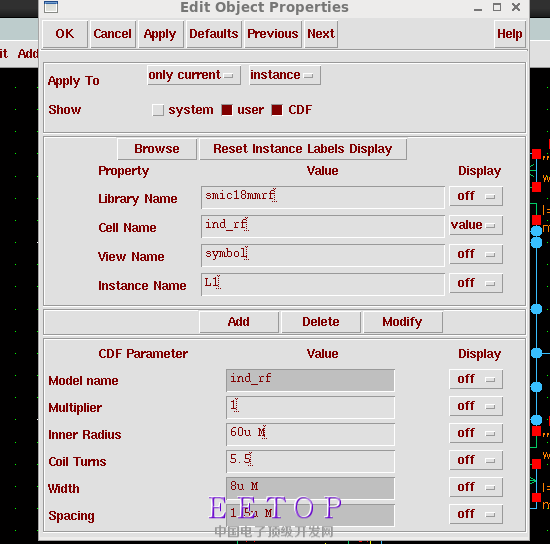

如下SMIC18mmRF工艺里的电感，设置里只有内径、圈数、宽、间距几个参数，怎么求得电感值?

没人帮帮我么

你这个应该是PDK安装有问题，调用电感的时候会显示在这个界面里的
你如果能够正常仿真的话，也可以跑一个2端口的S参数仿真，然后用imag(1/Y21)/(2*Pi*frequency)得到电感值。
ADE里没有提供比较方便使用的频率变量，我一般都是用一个1nH理想电感做比较的

一般都是foundry提供几个尺寸的电感供你使用，或者看看射频方面关于电感的书，根据PDK的工艺参数利用专门的软件设计电感，你这样填写这个得到的电感不准确的

   它这个工艺是老师给的，它里面就三个射频电感，宽度和间距都是固定的8和1.5，我还能利用什么软件求出电感值?

18mmrf 的库我的也没有电感值可以搭个电路仿真下电感值。

   求具体   测什么能得出电感值

可以简单的依据，v=jw*L*i

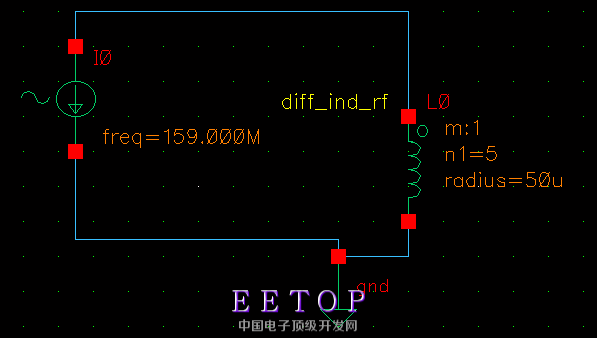

你搭个这样的电路

然后注意电流源的幅值为1，频率f为 0.5/pi GHz 也就是约等于159MHz  用tran去扫描电感上的电压。峰值就是电感值，单位是nH。
这是个粗略估计的方法但是简单有效。

    非常感谢！还想再问下  这个mos可变电容 根据同样的原理 I=jwCV，给它个0.159GHz的频率，选择输出电流，可是却输出不了，为什么?
