振荡器尾电流源的计算方法

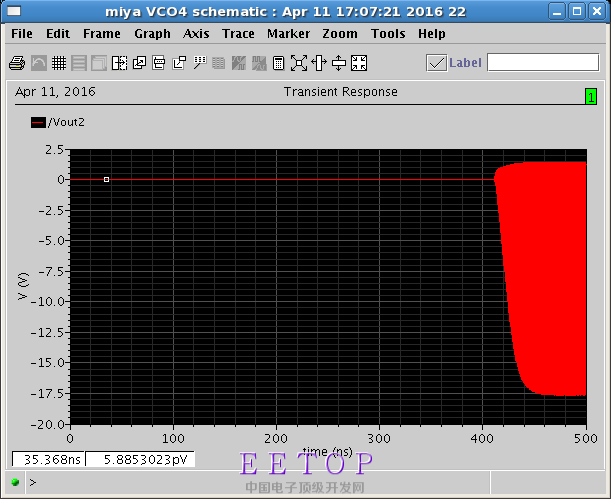

最近在做振荡器，对于尾电流源的存在很是迷惑。尾电流源的存在意义到底是啥，为什么一定要在电路后面加上尾电流源呢，而且尾电流源的计算方法和标准也不是很清楚。下图是振荡器的tran仿真图，负电压振幅明显失真了，应该和尾电流源的设置有关。

你的电源电压是多少?工艺呢?电路结构示意图给一下吧，或者描述下。然后我第一感觉是不是你尾电流源的电流值太大了?而且用的是理想电流源

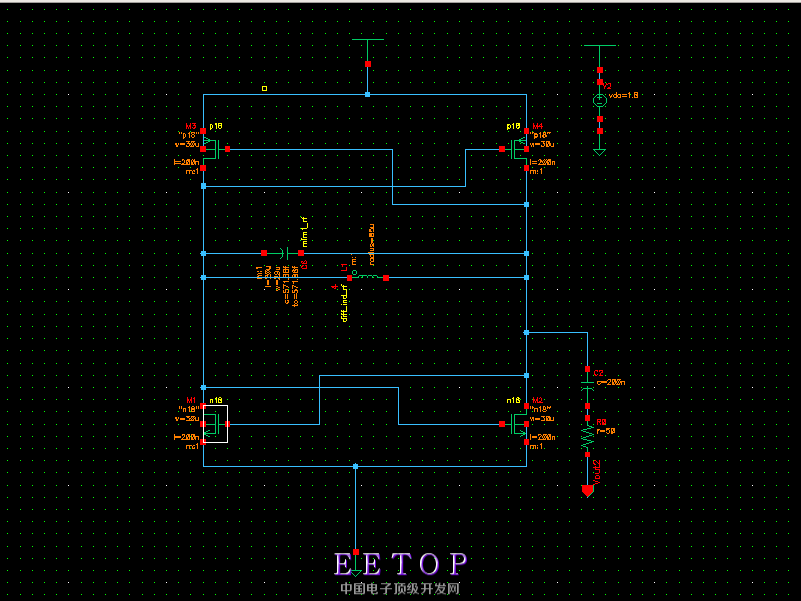

    电源电压是1.8V，电路结构是最简单的mos耦合，尾电流源只给了2mA。主要是不知道大家都是怎么计算尾电流源的，我是凭感觉自己给的。

    这个图上我忘记家尾电流源了，就是直接加了一个idc＝2mA

    电流源不应该用理想电流源吗?除了这个库里面好像也没有什么其他的代替者。

1. loading 为什么只加一边?
2. 看不到尾电流源。
3. 有尾电流源的架构，一是为了限流，二是为了隔离电源或地的噪声；电流值的大小由起振条件决定

1.楼上说得对。
2.我想你也是学习锁相环的，应该知道差分耦合对管其实是抵消电路中的电阻用的，即提供负阻，而这个负阻其实就是管子增益gm的倒数，而gm的大小取决于电流的大小，这就是电流取多少的依据。
3.尾电流在设计初期可以用理想电流源来代替（但是要设置合理的值，取多少见上一条），但是在电路实现上肯定要用电流镜或者其他的电路形式实现。

    谢谢，我明白啦

    所以尾电流的大小可以直接由电路中的MOS管的宽长比来决定?算出MOS管的漏电流，然后在得出的值附近进行调试?
