音频放大器背景

音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。音频频率范围约为20 Hz~20 kHz,因此放大器必须在此频率范围内具有良好的频率响应(当驱动频带有限的扬声器时频率范围减小,例如,低音扬声器或高音扬声器)。输出功率能力根据应用情况变化范围很宽,从数毫瓦(mW)的耳机,几瓦(W)的电视(TV)或个人计算机(PC)音频,几十瓦的“迷你”家庭音响和汽车音频,到几百瓦和几百瓦以上大功率的家用和商用音响系统,以及剧场或音乐厅音响系统。

一种音频放大器的直接模拟实现使用晶体管在线性工作方式下产生一个与输入电压成比例的输出电压。正向电压增益通常很高(至少40 dB)。如果正向增益是反馈环路的一部分,那么总的环路增益也会很高。经常使用反馈环路,因为高环路增益可以改善性能,抑制由于正向路径中线性误差造成的失真,并且通过增加电源抑制(PSR)减少电源噪声。

D类放大器的优点

在传统晶体管放大器中,输出级包含提供瞬时连续输出电流的晶体管。实现音频系统放大器许多可能的类型包括A类放大器,AB类放大器和B类放大器。与D类放大器设计相比较,即使是最有效的线性输出级,它们的输出级功耗也很大。这种差别使得D类放大器在许多应用中具有显着的优势,因为低功耗产生热量较少,节省印制电路板(PCB)面积和成本,并且能够延长便携式系统的电池寿命。

线性放大器、D类放大器和功耗

线性放大器输出级直接连接到扬声器(有些情况下通过电容器连接)。如果输出级使用双极性结型晶体管(BJT),它们通常工作在线性方式下,具有大的集射极电压。输出级也可以用互补金属氧化物半导体(CMOS)晶体管实现,如图1所示。



工程师教你如何设计一个“优质”D类音频放大器!

图1. CMOS线性输出级

功率消耗在所有线性输出级,因为产生输出电压VOUT的过程中不可避免地会在至少一个输出晶体管内造成非零的IDS和VDS。功耗大小主要取决于对输出晶体管的偏置方法。

A类放大器拓扑结构使用一只晶体管作为直流(DC)电流源,能够提供扬声器需要的最大音频电流。A类放大器输出级可以提供优良的音质,但功耗非常大,因为通常有很大的DC偏置电流流过输出级晶体管(这是我们不期望的),而没有提供给扬声器(这是我们期望的)。

B类放大器拓扑结构没有DC偏置电流,所以功耗大大减少。其输出晶体管是以推拉方式独立控制,从而允许高端晶体管为扬声器提供正电流,而低端晶体管吸收负电流。由于只有信号电流流过晶体管,因而减少了输出级功耗。但是B类放大器电路的音质较差,因为当输出电流过零点和晶体管在通断状态之间切换时会造成线性误差(交越失真)。

AB类放大器是A类放大器和B类放大器的组合折衷,它也使用DC偏置电流,但它远小于单纯的A类放大器。小的 DC偏置电流足以防止交越失真,从而能提供良好的音质。其功耗介于A类放大器和B类放大器之间,但通常更接近于B类放大器。与B类放大器电路类似,AB类放大器也需要一些控制电路以使其提供或吸收大的输出电流。

不幸的是,即使是精心设计AB类放大器也有很大的功耗,因为其中等范围的输出电压通常远离正电源或负电源。由于漏源极之间的电压降很大,所以会产生很大的瞬时功耗IDS×VDS。

D类放大器由于具有不同的拓扑结构(见图2),其功耗远小于上面任何一类放大器。D类放大器的输出级在正电源和负电源之间切换从而产生一串电压脉冲。这种波形有利于降低功耗,因为当输出晶体管在不导通时具有零电流,并且在导通时具有很低的VDS,因而产生较小的功耗IDS×VDS。



工程师教你如何设计一个“优质”D类音频放大器!

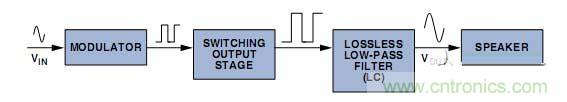

图2. D类开环放大器框图

由于大多数音频信号不是脉冲串,因此必须包括一个调制器将音频输入转换为脉冲信号。脉冲的频率成分包括需要的音频信号和与调制过程相关的重要的高频能量。经常在输出级和扬声器之间插入一个低通滤波器以将电磁干扰(EMI)减至最小,并且避免以太多的高频能量驱动扬声器。为了保持开关输出级的功耗优点,要求该滤波器(见图3)是无损的(或接近于无损)。低通滤波器通常采用电容器和电感器,只有扬声器是耗能元件。



工程师教你如何设计一个“优质”D类音频放大器!

图3. 差分开关输出级和LC低通滤波器

图4是A类放大器和B类放大器输出级功耗(PDISS)的理想值与 AD1994 D类放大器输出级功耗的测量值的比较。图中的曲线是指给定的音频正弦波信号的输出级功率与扬声器提供的负载功率(PLOAD)之间的关系。其中负载功率相对最大负载(PLOAD max)功率水平归一化,箝位的正弦波信号保证10%总谐波失真(THD)。图中的垂直线表示PLOAD开始箝位的位置。



工程师教你如何设计一个“优质”D类音频放大器!

图4. A类、B类放大器和D类放大器输出级的功耗比较

可以看出,对于多种负载其功耗明显不同,尤其是在高端和中端值负载条件下。在箝位开始之初,D类放大器输出级的功耗约是B类放大器的1/2.5,是A类放大器的1/27。应当注意,消耗在A类放大器输出级的功率比传递到扬声器的功耗大,这是使用大的DC偏置电流的结果。

输出级功率效率Eff定义如下:



工程师教你如何设计一个“优质”D类音频放大器!

在箝位开始之初,A类放大器的Eff= 25%,B类放大器的Eff=78.5%,D类放大器的Eff=90%(见图5)。对于A类放大器和B类放大器,这些最佳例证经常在教科书中引用。



工程师教你如何设计一个“优质”D类音频放大器!

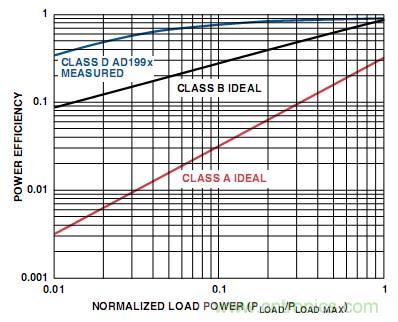

图5. A类、B类和D类放大器输出级的功率效率比较

功耗和功率效率的差异在中等功率水平处很大。这对于音频很重要,因为大音量音乐的长期平均功率水平要比达到PLOAD max的瞬时峰值水平低很多(为其1/5到1/20,取决于音乐类型)。因而,对于音频放大器,[PLOAD = 0.1×PLOAD max] 是一个合理的平均功率水平,按照这个功率水平评估PDISS。在这个功率水平,D类放大器输出级的功耗是B类放大器的1/9,是A类放大器的1/107。

对于10 W PLOAD max的音频放大器,1 W的平均PLOAD认为是保真音频功率水平。在这种条件下,D类放大器输出级内部功耗为282 mW,对于B类放大器为2.53 W,对于A类放大器为30.2 W。在这种情况下,D类放大器的效率从高功率条件下的90%减少到78%。但即使是78%也要远优于B类放大器和A类放大器,它们的效率分别为28%和3%。

这些差别对于系统设计具有重要的影响。对于1 W以上的功率水平,线性输出级的过大的功耗要求采用有效的散热方法以避免不可接受的发热,通常是使用大金属板作为散热板,或用风扇促进放大器空气散热。如果放大器是集成电路(IC),就可能需要大尺寸、高成本的增强散热封装以促进热传导。这些考虑在消费类产品中很麻烦,例如平板电视,其印制电路板面积(PCB)面积很宝贵,或汽车音响,其发展趋势是在固定空间内增加通道数。

对于1 W以下的功率水平,处理浪费的功率可能比处理散热还困难。如果是电池供电,线性放大器输出级消耗电池电荷要比D类放大器快。在上面的例子中,D类放大器输出级耗费的电源电流是B类放大器的1/2.8,是A类放大器的1/23.6,因此它们用于蜂窝电话,PDA和MP3播放器等产品在电池的寿命方面有很大差别。

迄今为止,我们为了简单起见,只是专门注重放大器输出级的分析。但是当考虑放大器系统中所有功耗时,线性放大器要比低输出功率D 类放大器更有利。原因是在低功率水平条件下,产生和调制开关波形所需要的功率会很大。因而,精心设计的低中功率的AB类放大器的宽系统静态功耗优势使得它们可与D类放大器相竞争。虽然对于宽的输出功率范围,毫无疑问D类放大器具有低功耗优势。

D类放大器术语以及差分方式与单端方式的比较

图3示出D类放大器中输出晶体管和LC滤波器的差分实现。这个H桥具有两个半桥开关电路,它们为滤波器提供相反极性的脉冲,其中滤波器包含两个电感器、两个电容器和扬声器。每个半桥包含两个输出晶体管,一个是连接到正电源的高端晶体管MH,另一个是连接到负电源的低端晶体管ML。图3中示出的是高端pMOS晶体管。经常采用高端nMOS晶体管以减小尺寸和电容,但需要特殊的栅极驱动方法控制它们(见深入阅读资料1)。

全H桥电路通常由单电源(VDD)供电,接地端用于接负电源端(VSS)。对于给定的VDD和VSS,H桥电路的差分方式提供的输出信号是单端方式的两倍,并且输出功率是其四倍。半桥电路可由双极性电源或单极性电源供电,但单电源供电会对DC偏置电压产生潜在的危害,因为只有VDD/2电压施加到过扬声器,除非加一个隔直电容器。

“激励”的半桥电路电源电压总线可以超过LC滤波器的大电感器电流产生的标称值。在VDD和VSS之间加大的去耦电容器可以限制激励dV/dt的瞬态变化。全桥电路不受总线激励的影响,因为电感器电流从一个半桥流入,从另一个半桥流出,从而使本地电流环路对电源干扰极小。

音频D类放大器设计因素

虽然利用D类放大器的低功耗优点有力推动其音频应用,但是有一些重要问题需要设计工程师考虑,包括:

● 输出晶体管尺寸选择

● 输出级保护

● 音质

● 调制方法

● 抗电磁干扰(EMI)

● LC滤波器设计

● 系统成本

输出晶体管尺寸选择

选择输出晶体管尺寸是为了在宽范围信号调理范围内降低功耗。当传导大的IDS时保证VDS很小,要求输出晶体管的导通电阻(RON)很小(典型值为0.1Ω~0.2Ω)。但这要求大晶体管具有很大的栅极电容(CG)。开关电容栅极驱动电路的功耗为CV2f,其中C是电容,V是充电期间的电压变化,f是开关频率。如果电容或频率太高,这个“开关损耗”就会过大,所以存在实际的上限。因此,晶体管尺寸的选择是传导期间将IDS×VDS损失降至最小与将开关损耗降至最小之间的一个折衷。在高输出功率情况下,功耗和效率主要由传导损耗决定,而在低输出功率情况下,功耗主要由开关损耗决定。功率晶体管制造商试图将其器件的RON×CG减至最小以减少开关应用中的总功耗,从而提供开关频率选择上的灵活性。

输出级保护

输出级必须加以保护以免受许多潜在危险条件的危害:

过热: 尽管D类放大器输出级功耗低于线性放大器,但如果放大器长时间提供非常高的功率,仍会达到危害输出晶体管的水平。为了防止过热危险,需要温度监视控制电路。在简单的保护方案中,当通过一个片内传感器测量的温度超过热关断安全阈值时,输出级关断,并且一直保持到冷却下来。除了简单的有关温度是否已经超过关断阈值的二进制指示以外,传感器还可提供其它的温度信息。通过测量温度,控制电路可逐渐减小音量水平,减少功耗并且很好地将温度保持在限定值范围内,而不是在热关断期间强制不发出声音。

输出晶体管过流: 如果输出级和扬声器端正确连接,输出晶体管呈低导通电阻状态不会出现问题,但如果这些结点不注意与另一个结点或正、负电源短路,会产生巨大的电流。如果不经核查,这个电流会破坏晶体管或外围电路。因此,需要电流检测输出晶体管保护电路。在简单保护方案中,如果输出电流超过安全阈值,输出级关断。在比较复杂的方案中。

电流传感器输出反馈到放大器中,试图限制输出电流到一个最大安全水平,同时允许放大器连续工作而无须关断。在这个方案中,如果限流保护无效,最后的手段是强制关断。有效的限流器还可在由于扬声器共振出现暂时的大瞬态电流时保持放大器安全工作。

欠压: 大多数开关输出级电路只有当正电源电压足够高时才能正常工作。如果电源电压太低,出现欠压情况,就会出现问题。这个问题通常通过欠压封锁电路来处理,只有当电源电压大于欠压封锁阈值时才允许输出级工作。

输出晶体管导通时序 : MH和ML输出级晶体管(见图6)具有非常低的导通电阻。因此,避免MH和ML同时导通的情况很重要,因为它会产生一个从VDD到VSS的低电阻路径通过晶体管,从而产生很大的冲击电流。最好的情况是晶体管发热并且消耗功率;最坏的情况是晶体管可能被毁坏。晶体管的先开后合控制通过在一个晶体管导通之前强制两个晶体管都断开以防止冲击电流情况发生。两个晶体管都断开的时间间隔称为非重叠时间或死区时间。



工程师教你如何设计一个“优质”D类音频放大器!

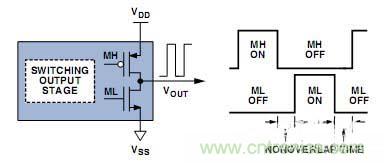

图6. 输出级晶体管的先合后开开关

音质

在D类放大器中,要获得好的总体音质必须解决几个问题。

“咔嗒”声:当放大器导通或断开时发出的咔嗒声非常讨厌。但不幸的是,它们易于引入到D类放大器中,除非当放大器静噪或非静噪时特别注意调制器状态、输出级时序和LC滤波器状态。

信噪比(SNR):为了避免放大器本底噪声产生的嘶嘶声,对于便携式应用的低功率放大器,SNR通常应当超过90 dB,对于中等功率设计SNR应当超过100 dB,对于大功率设计应当超过110 dB。这对于各种放大器是可以达到的,但在放大器设计期间必须跟踪具体的噪声源以保证达到满意的总体SNR。

失真机理: 失真机理包括调制技术或调制器实现中的非线性,以及为了解决冲击电流问题输出级所采用的死区时间。

在D类调制器输出脉宽中通常对包含音频信号幅度的信息进行编码。用于防止输出级冲击电流附加的死区时间会引入非线性时序误差,它在扬声器产生的失真与相对于理想脉冲宽度的时序误差成正比。用于避免冲击最短的死区时间对于将失真减至最小经常是最有利的;欲了解优化开关输出级失真性能的详细设计方法请参看深入阅读资料2。

其它失真源包括:输出脉冲上升时间和下降时间的不匹配,输出晶体管栅极驱动电路时序特性的不匹配,以及LC低通滤波器元器件的非线性。

电源抑制 (PSR): 在图2所示的电路中,电源噪声几乎直接耦合到输出扬声器,具有很小的抑制作用。发生这种情况是因为输出级晶体管通过一个非常低的电阻将电源连接到低通滤波器。滤波器抑制高频噪声,但所有音频频率都会通过,包括音频噪声。关于对单端和差分开关输出级电路电源噪声影响的详细说明请参看深入阅读材料3。

如果不解决失真问题和电源问题,就很难达到PSR优于10 dB,或总谐波失真(THD)优于0.1%。甚至更坏的情况,THD趋向于有害音质的高阶失真。

幸运的是,有一些好的解决方案来解决这些问题。使用具有高环路增益的反馈(正如在许多线性放大器设计中所采用的)帮助很大。LC滤波器输入的反馈会大大提高PSR并且衰减所有非LC滤波器失真源。LC滤波器非线性可通过在反馈环路中包括的扬声器进行衰减。在精心设计的闭环D类放大器中,可以达到 PSR 》 60 dB和THD

工程师教你如何设计一个“优质”D类音频放大器!

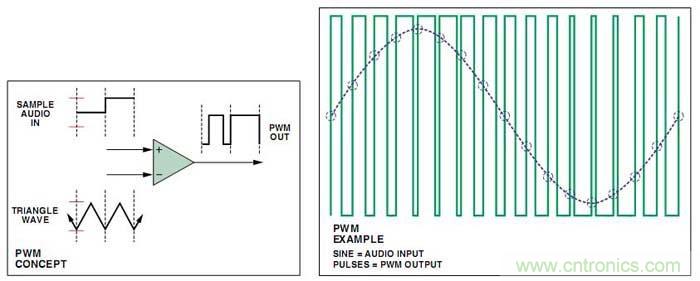

图7. PWM原理和例子

EMI处理

D类放大器输出的高频分量值得认真考虑。如果不正确理解和处理,这些分量会产生大量EMI并且干扰其它设备的工作。

两种EMI需要考虑:辐射到空间的信号和通过扬声器及电源线传导的信号。D类放大器调制方案决定传导EMI和辐射EMI分量的基线谱。但是,可以使用一些板级的设计方法减少D类放大器发射的EMI,而不管其基线谱如何。

一条有用的原则是将承载高频电流的环路面积减至最小,因为与EMI相关的强度与环路面积及环路与其它电路的接近程度有关。例如,整个LC滤波器(包括扬声器接线)的布局应尽可能地紧密,并且保持靠近放大器。电流驱动和返回路印制线应当集中在一起以将环路面积减至最小(扬声器使用双绞线对接线很有帮助)。另一个要注意的地方是当输出级晶体管栅极电容开关时会产生大的瞬态电荷。通常这个电荷来自储能电容,从而形成一个包含两个电容的电流环路。通过将环路面积减至最小可降低环路中瞬态的EMI影响,意味着储能电容应尽可能靠近晶体管对它充电。

有时,插入与放大器电源串联的RF扼流线圈很有帮助。正确布置它们可将高频瞬态电流限制在靠近放大器的本地环路内,而不会沿电源线长距离传导。

如果栅极驱动非重叠时间非常长,扬声器或LC滤波器的感应电流会正向偏置输出级晶体管端的寄生二极管。当非重叠时间结束时,二极管偏置从正向变为反向。在二极管完全断开之前,会出现大的反向恢复电流尖峰,从而产生麻烦的EMI源。通过保持非重叠时间非常短(还建议将音频失真减至最小)使EMI减至最小。如果反向恢复方案仍不可接受,可使用肖特基(Schottky)二极管与该晶体管的寄生二极管并联,从而转移电流并且防止寄生二极管一直导通。这很有帮助,因为Schottky二极管的金属半导体结本质上不受反向恢复效应的影响。

具有环形电感器磁芯的LC滤波器可将放大器电流导致的杂散现场输电线影响减至最小。在成本和EMI性能之间的一种好的折衷方法是通过屏蔽减小来自低成本鼓形磁芯的辐射,如果注意可保证这种屏蔽可接受地降低电感器线性和扬声器音质。

LC滤波器设计

为了节省成本和PCB面积,大多数D类放大器的LC滤波器采用二阶低通设计。图3示出一个差分式二阶LC滤波器。扬声器用于减弱电路的固有谐振。尽管扬声器阻抗有时近似于简单的电阻,但实际阻抗比较复杂并且可能包括显着的无功分量。要获得最佳滤波器设计效果,设计工程师应当总是争取使用精确的扬声器模型。

常见的滤波器设计选择目的是为了在所需要的最高音频频率条件下将滤波器响应下降减至最小以获得最低带宽。如果对于高达20 kHz频率,要求下降小于1 dB,则要求典型的滤波器具有40 kHz巴特沃斯(Butterworth)响应(以达到最大平坦通带)。对于常见的扬声器阻抗以及标准的L值和C值,下表给出了标称元器件值及其相应的近似Butterworth响应:



工程师教你如何设计一个“优质”D类音频放大器!

如果设计不包括扬声器反馈,扬声器THD会对LC滤波器元器件的线性度敏感。

电感器设计考虑因素:设计或选择电感器的重要因素包括磁芯的额定电流和形状,以及饶线电阻。

额定电流:选用磁芯的额定电流应当大于期望的放大器的最高电流。原因是如果电流超过额定电流阈值并且电流密度太高,许多电感器磁芯会发生磁性饱和,导致电感急剧减小,这是我们所不期望的。

通过在磁芯周围饶线而形成电感器。如果饶线匝数很多,与总饶线长度相关的电阻很重要。由于该电阻串联于半桥和扬声器之间,因而会消耗一些输出功率。如果电阻太高,应当使用较粗的饶线或选用要求饶线匝数较少的其它金属材质的磁芯以提供需要的电感。

最后,不要忘记所使用的电感器的形状也会影响EMI,正如上面所提到的。

系统成本

在使用D类放大器的音频系统中,有哪些重要因素影响其总体成本? 我们怎样才能将成本减至最低?

D类放大器的有源器件是开关输出级和调制器。构成该电路的成本大致与模拟线性放大器相同。真正需要考虑的折衷是系统的其它元器件。

D类放大器的低功耗节省了散热装置的成本(以及PCB面积),例如,散热片或风扇。D类集成电路放大器可采用比模拟线性放大器尺寸小和成本低的封装。当驱动数字音频源时,模拟线性放大器需要数模转换器(DAC)将音频信号转换为模拟信号。对于处理模拟输入的D类放大器也需如此转换,但对于数字输入的D类放大器有效地集成了DAC功能。

另一方面,D类放大器的主要成本缺点是LC滤波器。LC滤波器的元器件,尤其是电感器,占用PCB面积并且增加成本。在大功率放大器中,D类放大器的总体系统成本仍具有竞争力,因为在散热装置节省的大量成本可以抵消LC滤波器的成本。但是在低成本、低功耗应用中,电感器的成本很高。在极个别情况下,例如,用于蜂窝电话的低成本放大器,放大器IC的成本可能比LC滤波器的总成本还要低。即使是忽略成本方面的考虑,LC滤波器占用的PCB面积也是小型应用中的一个问题。

为了满足这些考虑,有时会完全取消LC滤波器,以采用无滤波放大器设计。这样可节省成本和PCB面积,虽然失去了低通滤波器的好处。如果没有滤波器,EMI和高频功耗的增加将会不可接受,除非扬声器采用电感式并且非常靠近放大器,电流环路面积最小,而且功率水平保持很低。尽管这种设计在便携式应用中经常采用,例如,蜂窝电话,但不适合大功率系统,例如,家庭音响。

另一种方法是将每个音频通道所需要的LC滤波器元器件数减至最少。这可以通过使用单端半桥输出级实现,它需要的电感器和电容器数量是差分全桥电路的一半。但如果半桥输出级需要双极性电源,那么与产生负电源相关的成本可能就会过高,除非负电源已经有一些其它目的,或放大器有足够多的音频通道,以分摊负电源成本。另外,半桥也可从单电源供电,但这样会降低输出功率并且经常需要使用一个大的隔直流电容器。
