揭秘神奇的裸眼3D技术,到底是什么“玩意”?

录入:edatop.com    点击:

个人裸眼3D技术越来越成熟,于是乎我们在各种卖场都看到了相关裸眼3D的产品,而裸眼3D到底是什么?



裸眼3D的可分为光屏障式(Barrier)、柱状透镜(LenticularLens)技术和指向光源(DirectionalBacklight)三种。



光屏障式



光屏障式3D技术原理和偏振式3D技术差不多,也被称为视差屏障技术。



偏振式3D的原理是先通过把图像分为垂直向偏振光和水平向偏振光两组画面,然后3D眼镜左右分别采用不同偏振方向的偏光镜片,这样人的左右眼就能接收两组画面,再经过大脑合成立体影像,如下图:

光屏障式

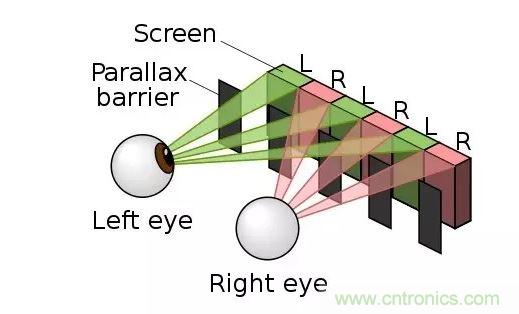

而裸眼3D中的视差障壁技术则主要依靠其屏幕内置的在背光模块及LCD面板间的一层视差障壁,通过这层视差障壁将显示画面分成极其细微的垂直条纹,并通过视差障壁后面的偏振开关液晶屏进行控制,当进入立体显示模式时,视差障壁会相应的遮蔽左右眼的接收画面,从而将左右眼的可视画面独立开来,再通过人的大脑合成3D图像,如下图:

光屏障式

因为此项技术比较成熟而且和LCD液晶工艺兼容,因此在性能和产量有着很大的优势,不过这种技术不好的地方就是画面亮度不是很理想,而且分辨率会随着显示器在同一时间播出影像的增加呈反比降低。

[page]


柱状透镜

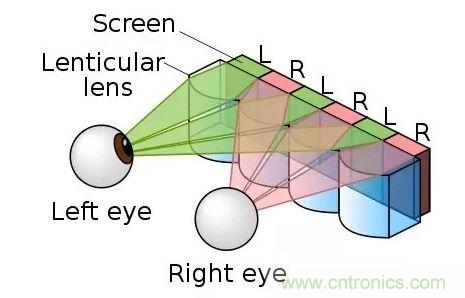

柱状透镜技术也被称为双凸透镜或微柱透镜3D技术,相对于光屏障式其最大的优势便是其亮度不会受到影响。

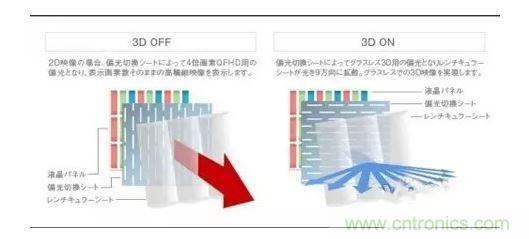

以东芝电视为例,其面板由三层组成,一层是液晶面板特别的是在面板之上拥有一层透镜薄膜,在显现图像的液晶层和3D透镜薄膜之间,加入一层“开关液晶”,实现裸眼3D和四倍全高清影像之间的切换,如下图:

柱状透镜

利用微距镜头拍摄可以看到在平时与普通面板并无太大区别,但当开启3D功能时液晶分子变成了横向呈现虚影的形式,如下图:

柱状透镜

不过因为此工艺和现有LCD液晶工艺不兼容,因此要做新的生产线,对于企业来说成本增加很多。



指向光源



此项技术主要是搭配两组LED,配合快速反应的LCD面板和驱动方法,让3D内容以排序(sequential)方式进入观看者的左右眼互换影像产生视差,进而让人眼感受到3D三维效果。不过目前本技术并不是非常的成熟,还需等待一段时间。
