动手DIY:无电源收音机制作思路

录入:edatop.com    点击:

无电源收音机的结构十分简单,它不需要电源就能接收到三四个电台的广播。把它的电路做成大的示教板,教师用来讲授电磁波的接收 , 既直观又生动;若作为学生课外活动中的实验与制作,可以激发学生对无线电科学的学习兴趣,培养学生实际运用电子技术的技能。

一、电路简介

本收音机电路如图 1 所示,主要由调谐电路和检波电路组成,其中 L1 、 C1 及天线组成调谐电路;二极管 VD 起检波作用, C2 起滤波作用,通过耳机放音。

电路简介

二、工作原理

调节可变电容器 C1 的电容量,改变调谐电路的频率,使它跟我们要接收的电台发出的电磁波的频率相同。由于电谐振现象,只有此频率的电磁波才在调谐电路里激起较强的感生电流,这样,就选出了需要的电台。

由于调谐电路接收到的感生电流,是经过调制的高频振荡电流,还不能使耳机的振动片振动发声。 L1 和 L2 绕在同一磁捧上,由于互感作用,在 L2 上产生了高频交变电压。二极管 VD 有单向导电性,通过它的是单向脉动电流,这个单向脉动电流中既含有高频成分,又含有音频成分。又因为电容器有“通高频、阻低频”的作用,高频成分基本上从电容器 C2 通过,音频电流则通过耳机,使耳机的振动片随着信号而振动发声。

[page]

三、制作方法

1 .元器件的选取和制作



天线磁棒可选用直径 l0mm 、长度 80mm 的圆柱型锰锌铁氧体磁棒;线圈用 7 股 0.07mm 的多股漆包线绕制, L1 绕 80 圈 ,L2 和 L1 同方向绕 8 圈(也可直接选用废旧收音机上的磁棒和线圈)。调谐电容器 C1 选用聚苯乙烯薄膜单联可变电容器,最大电容量为 270pF 。二极管 VD 用 2AP 系列点接触型锗二极管。 C2 选用圆片型瓷介电容器,电容量为 0.0lμF 。耳机必须选用 800Ω 的高阻抗耳机。



2 .安装

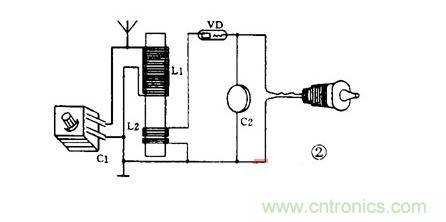

选用 一块 6mm×10mm (根据需要可放大 10 倍)的长方形三合板,用圆珠笔在上面按照图 2 画上电路图。首先将磁棒和线圈固定,再将可变电容器 C1 固定;然后按电路图连接电路,把全部元件焊接好,检查接线无误后,用万能胶将导线按电路粘在三合板上。

安装

四、使用和调试

使用本机收听广播时,首先要将地线接地(在楼上时可将地线接到暖气管或下水管上),然后旋动可变电容器 C1 ,使其可依次选收到中央台及本省、本市电台的广播。如果接收效果不佳,可作如下调试。



l .把天线接长。如果有条件可在室外架设天线。



2 .检查地线。最好是用铜线作地线,且将其直接埋入大地。



3 .选取灵敏度高的二极管,若用两个相同的二极管并联使用,会明显提高收听效果。
