图文解说:发射强度与发射角度是什么关系

录入:edatop.com    点击:

红外发射管也称红外线发射二极管,属于二极管类。它是可以将电能直接转换成近红外光(不可见光),并能辐射出去的发光器件,主要应用于各种光电开关及遥控发射电路中。

红外发射管使用注意事项:

1. 红外发射管应保持清洁、完好状态,尤其是其前端的球面形发射部分既不能存在污染物,更不能受到摩擦损伤,否则,发出的红外光将产生反射及散射现象,直接影响到红外光的辐射,可能会降低遥控的灵敏度和遥控距离,也有可能完全失效。

2. 红外发射管在工作过程中其各项参数均不得超过极限值,因此在代换选型时应当注意原装管子的型号和参数,不可随意更换。另外,也不可任意变更红外发射管的限流电阻。极限参数包括以下几个方面,都是值得我们注意的:允许功耗Pm,最大瞬间电流IFP,最大正向电流IFM,最大反向电压VRm,工作温度topm。

3. 红外发射管封装材料的硬度较低,耐高温性能不是很好,为避免损坏,焊点应当远离引脚的根部,焊接温度也不能太高,焊接时间不宜过长,最好用金属镊子夹住引脚的根部,以帮助散热。另外引脚弯折定型应当在焊接之前完成,焊接期间管体与引脚均不得受力。

下面用图文解说一下有关发射强度与发射角度的问题:

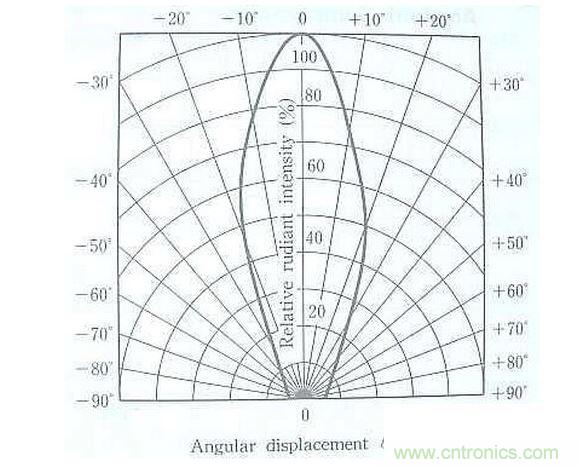

1. 发射角度θ1/2:在发光(或辐射)强度分布图形中,发光(或辐射)强度大于最大强度一半构成的角度。其中需要了解以下几点:晶片相同的兩顆发射管, 2θ1/2愈大則Iv愈小;支架插入胶体越深表示角度就越大;影响发射管角度的还有支架碗杯大小深浅、模条的R角大小及晶片的大小高低等。

发射强度与发射角度的问题

发射强度与发射角度的问题

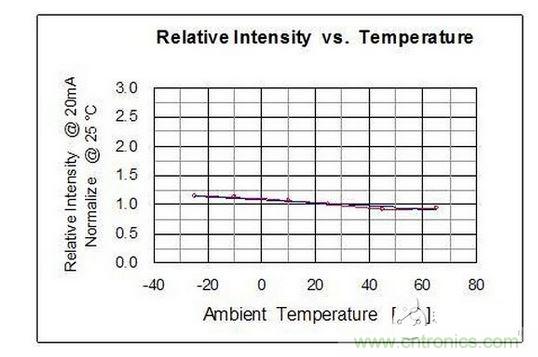

2. 发射强度:红外发射管的发射强度用mW/sr表示。一般来说,其红外辐射强度与正向工作电流成正比,但在接近正向电流的最大额定值时,器件的温度因电流的热耗而上升,使光发射功率下降。红外发射管电流过小,将影响其辐射功率的发挥,但工作电流过大将影响其寿命,甚至使红外发射管烧毁。发射强度与温度也有一定的关系:在温度上升的情况,发射强度同样也会有所下降的。

发射强度与发射角度的问题
