DIY：发烧友教你自制高优良品质的耳放

前几天看了很多关于耳放的帖子，心血来潮，突然想做个耳放，正好这几天没画图练练手，说干就干经过两三天的征战，终于搞定了。

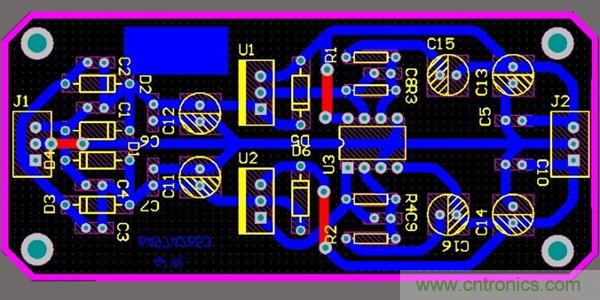

先呈现大家该耳放的原理图及PCB设计图：

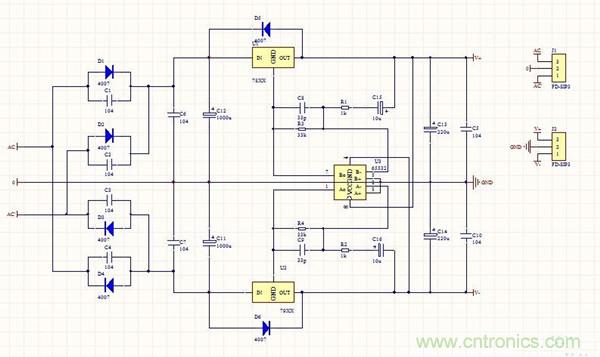

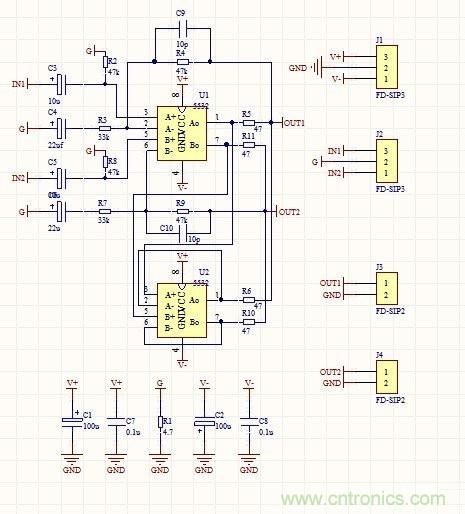

电源的原理图设计：

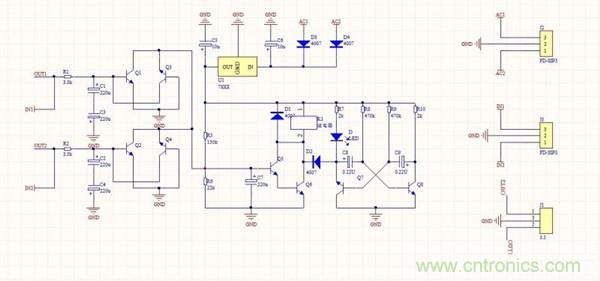

保护电路的设计图：

双电源私服稳压模块，这个模块还算顺利，做好就能用了，只要画好图，一般没问题。我没用示波器测，不过完整测试看来，还算顺利。

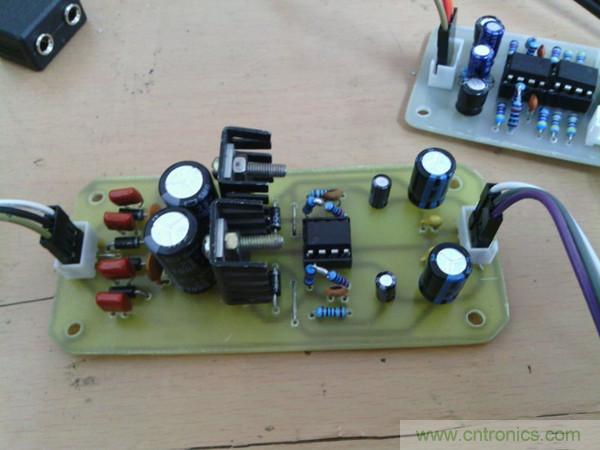

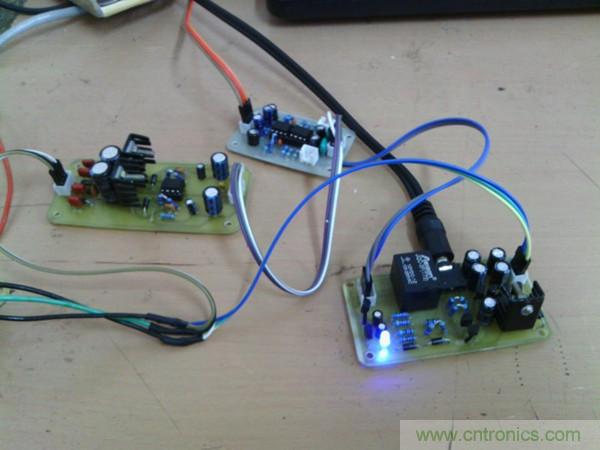

下面来看高仿47耳放DIY。

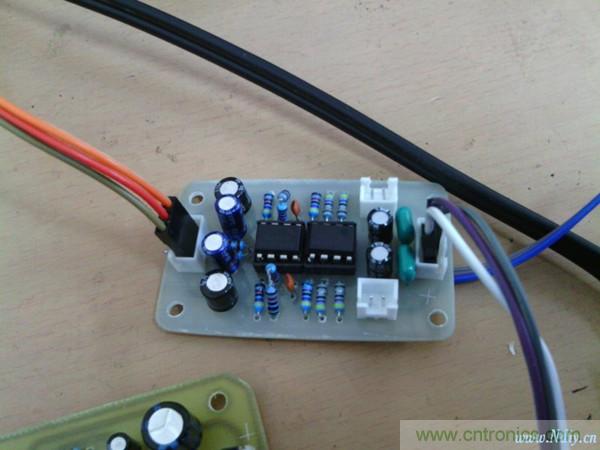

47耳放模块，两个ne5532，虽然不能说是最好的耳放电路，但可以说够经典了。由于是高仿，采纳的别人的资料，详细还是看原版吧，我也是啃了两个晚上人家的资料了，也不知道原创是谁？不过，对电路的分析，不得不点赞啊！

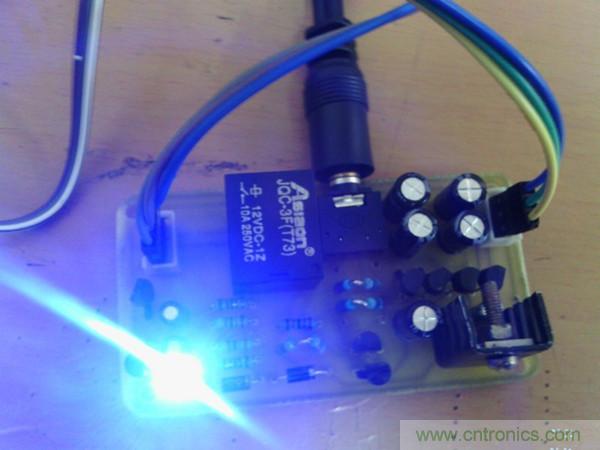

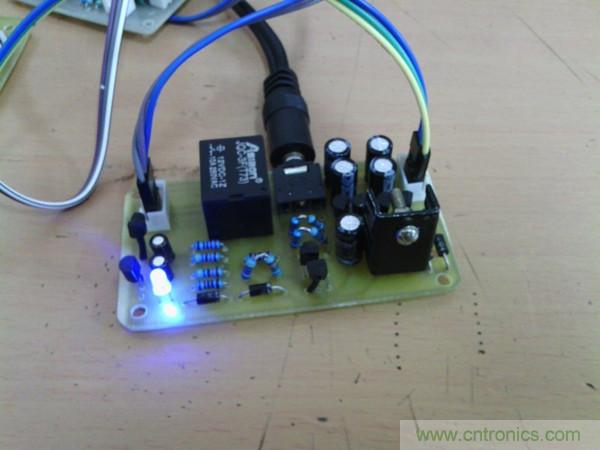

这是保护电路模块：主要有三个功能、开机延时、关机瞬断、中点检测。这个东西算是麻烦死我了 由于以前也没怎么做过保护电路 加上我最近两天，头疼难受这东西就是找不到毛病了，结果今天舒服点，看了看原理图跟pcb，我滴个神，原理图搞错了。直接崩溃啊！后来经过改正 终于可以正常工作了。电阻没有这么合适的。只能串上两个了、、还有，刻完板子才发现用错了三极管的封装。只能用热缩管包住了忘后人引以为戒，不要像我这么马虎啊！

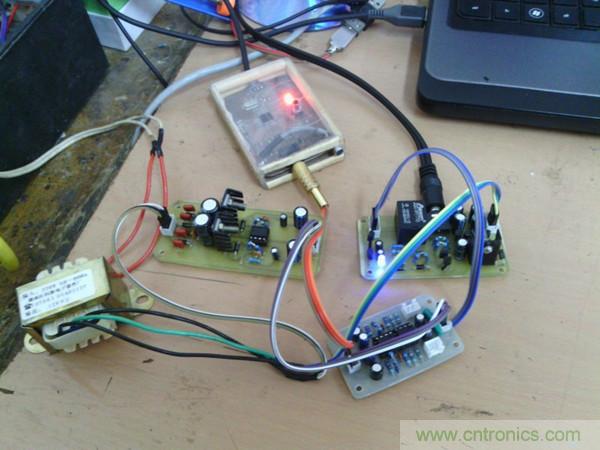

全家福！这两天，打印机不太好用，印的板子也有点受影响！大神勿喷啊。


来，再用上我以前做的usb声卡，算是齐了,就是网速不怎么给力了又，听无损有点卡啊。


看到上面的耳放DIY有什么感触没？
