利用PSoC1实现基于WPC协议的电力发送器设计
录入：edatop.com 点击：
4，实验和测试

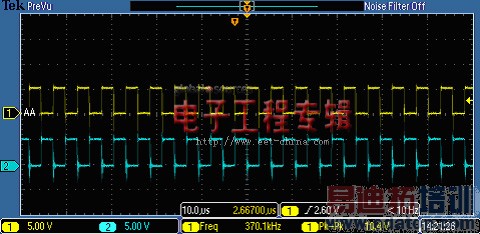

经测试，该电力发送器工作正常，接收器能正常充电，PSoC1对一次线圈控制的PWM波形如图5所示。
图5，PSoC1 PWM控制波形

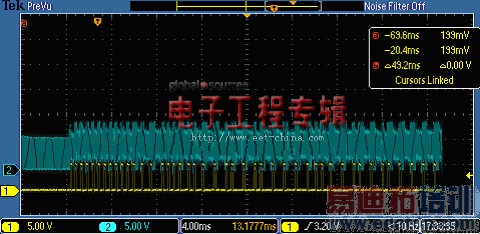

电力接收器发送的调制信号电压及电力发送器为解调而产生的中断信号波形如下图所示：
图6， 调制及解调信号
Channel2是电力接收器的线圈电压，其附加了通信用的电压，即调制信号；channel1是电力发送器为解调而产生的对应中断信号，软件将根据channel1两上升沿之间的时间间隔来解码通信数据。
5， 结束语
本文对无线充电及WPC协议做了简要介绍，并提供了基于PSoC1对WPC协议的实现方法。目前该方案能与标准的电力接收器通信工作，但其成品需要通过WPC规定的第三方的测试论证，所以到产品化还有一段路要走。
作者：田江学
主任应用工程师
赛普拉斯半导体（上海）有限公司
