索爱W880i全功能超薄手机的纤薄技巧揭秘

索尼爱立信的W880i厚度仅为10mm，本文将揭示这款全功能、超薄直板型手机的设计奥秘，展现其LCD面板下的完美细节，并重点介绍实现厚度仅为1.6mm的LCD模块所采用的创新技术。通过比较W880i与该公司之前发布的一款热门手机K800i，可以发现索尼爱立信在每一代产品中努力让外形看来更纤巧、薄型化的一些设计技巧。

最近，Portelligent公司拆解了一款超薄的UMTS手机。这款手机由索尼爱立信开发，型号为W880i，厚度仅10mm。在拆解过程中我们注意到，其显示模块经过了精心设计，从而实现了这款具备更高等级功能的超薄直板型手机。在拆开对角线尺寸为46mm的QVGA LCD屏幕玻璃表面后，我们在其下方发现了W880i用来实现整体厚度仅为1.6mm的LCD模块的一些设计方法。

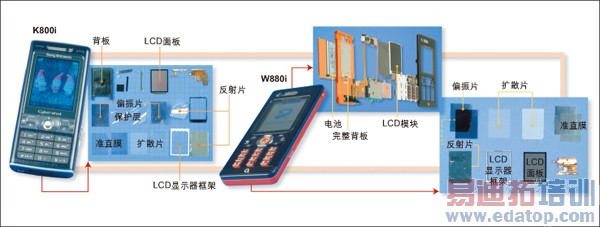

在比较索尼爱立信 K800i与最近发布的W880i两款型号后可以发现，这两款手机中存在着诸多相似之处，包括直板外形、QVGA显示屏、双摄像头等。但是这两款手机的厚度以及各自采用的显示器模块却有很大的区别。

即使不包括K800i上额外5mm的摄影镜头突出的部分，W880i的厚度也比K800i减少了40%。压缩厚度的最重要因素是W880i采用了超薄QVGA (320×240像素)显示器模块。只要将两款手机的显示器模块并排在一起就会发现，两款手机之间的厚度差异达7.6mm，且其中至少有1mm是源自于W880i中的LCD模块。

因此，以下我们将把重点放在W880i的LCD显示器模块上，通过拆解来分析在构成模块的各个零组件之间究竟进行了何种改良，它与前一代的K800i所使用的LCD显示器模块又有何重大差异。

超薄的玻璃

如果要把2.6mm厚的显示器组件再压缩1mm，那么，首先被考虑用来减小厚度的组件通常会是玻璃。索尼爱立信 W880i显示器模块中的玻璃厚度为0.42mm，这种玻璃是我们目前所见到最薄的玻璃之一，其厚度比K800i中使用的玻璃缩小近59%。但我们同时发现，以目前的工艺来看，玻璃的坚固性有很大限制，这意味着玻璃可能无法再薄型化，未来如果要进一步压缩模块厚度，很可能必须从其它零组件上着手。

与K800i LCD中的主扩散片相比，在0.43mm的厚度中，尽管已削薄了近0.1mm(达17%)，但索尼爱立信 W880i显示器模块中的主扩散片现在仍是这种模块中最厚的单层。

减少扩散片层数

W880i另一个变薄的方法是减少扩散片层数，这款手机的显示器模块是通过将2个非主扩散片压缩为1个非主扩散片来实现的。在厚度为0.05mm(相当于一张标准复印纸的厚度)时，进一步降低厚度的唯一方法是完全去掉第二层扩散片。
