基于RFID的移动目标识别系统设计与实现

录入:edatop.com     点击:

RFID(RadioFrequencyIdentification)是一种非接触式自动识别技术,其原理是利用射频方式进行非接触双向通信,实现对物体的自动识别。由于具有高速移动物体识别、多目标识别和非接触识别等特点,RFID技术强有力地推动家庭自动化、工业自动化、现代物流等领域的发展。本文提出一种基于2.45 GHz的有源射频识别系统的方案。参考ISO18000-7标准对系统通信协议进行了规划,设计了硬件系统和基于C++的上位机及电子地图系统,在实验室环境下对系统标签扫描、标签容量和识别效率进行了优化和改善,使系统的可靠性和适用性得到了增强。

1 系统设计方案

1.1 复用段保护环点对多点系统

系统由一台中央监控设备(主阅读器)和一系列远程终端设备(从阅读器)构成了点对多点的多任务无线通信系统。主阅读器与从阅读器,以及各从阅读器之间通过双绞线进行连接, 从阅读器可以作为一个数据中转站,起到暂存数据和距离延伸的作用,各个中转站之间以单向通信方式进行数据传递。各从阅读器由主阅读器通过双绞线进行远程供电,简化了系统结构,降低了成本。为了保证数据传输和系统供电的可靠性,各从阅读器之间组成了一个复用段环状结构,这种结构较链状结构的可靠性有大幅度的提高。

1.2 硬件平台

系统的硬件平台主要包括主阅读器和从阅读器两部分。从阅读器负责从标签读取数据,将数据打包处理后逐次传递,发给主阅读器,最后送到PC主机。考虑到室内定位所要求的通信距离、发射功率、成本以及功耗等,这里选择有源电子标签进行系统构建。为了满足系统设计所要求的收发稳定、信号检测灵敏度高以及低发射功率等要求,本系统选择了NRF2401无线传输芯片和以Atmega8L为主的微控制模块。

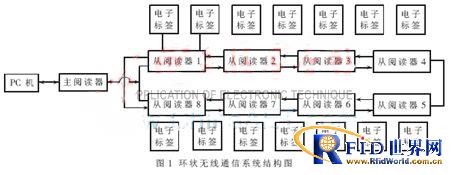

控制单元由MCU和编码电路构成,主要完成以下任务:①与应用系统软件PC端进行通信并执行系统发来的指令;②控制电子标签的通信过程;③信号的编码与解码;④执行反碰撞算法;⑤对电子标签与阅读器之间要传送的数据进行加密和解密;⑥进行读写器和电子标签之间的身份验证。系统结构如图1所示。

基于RFID的移动目标识别系统设计与实现

图2为单元系统硬件平台模块,系统具有工作状态指示和电源控制、移动目标位置识别、信息监控等功能,查询互控性较好。

基于RFID的移动目标识别系统设计与实现

2 系统通信协议的规划

为了保证阅读器与电子标签通信的稳定性,提高数据传输的效率,本方案依据协议ISO/IEC18000-7对系统通信协议进行了规划。

2.1通信协议的格式

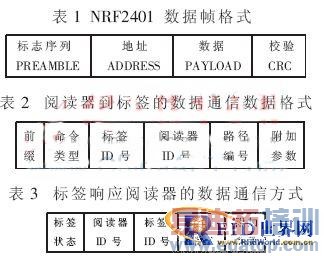

系统采用的NRF2401芯片有两种收发模式,分别是突发模式和直接模式,这里采用突发模式。在突发模式下,NRF2401使用片内先入先出堆栈区,数据可低速从微控制器输入并高速发射出去。NRF2401自动处理字头和CRC校验码,即在发送数据时,自动加上字头和CRC校验码。在接收数据时, 一旦检测到符合本机硬件地址的数据帧,便自动将字头和CRC码移除。突发模式下具体数据帧格式如表1所示,表2、表3为阅读器与标签之间的数据通信格式。

基于RFID的移动目标识别系统设计与实现

为了能够动态调整标签容量,适应不同应用场合的要求,根据系统MCU的处理能力,设置了4个标签容量值:16(10000)、64(1000000)、128(10000000)、256(100000000)。在数据帧中,标签ID号预留10个二进制位,最高位用来表示标签是否被激活,其余9位用来表示标签的ID,在ID号的分配过程中,首先由111111111与对应的标签容量作"与"运算,运算结果作为该容量下的编码范围。

2.2 软件流程

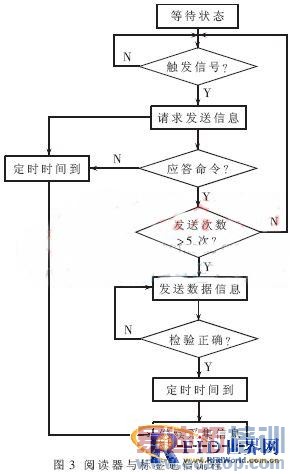

电子标签携带着相关信息,当微控制器接收到触发信号后,标签被激活,向阅读器发出呼叫请求,在定时器规定的时间内,不断地向距离最近的阅读器发送数据发送请求命令,直到收到阅读器发出的应答命令。在标签收到应答命令后,将携带的消息发送出去,判断阅读器的反馈信息,如果反馈信息与校验码相符,表示阅读器正确收到标签的数据。阅读器与标签的通信过程如图3所示。

基于RFID的移动目标识别系统设计与实现

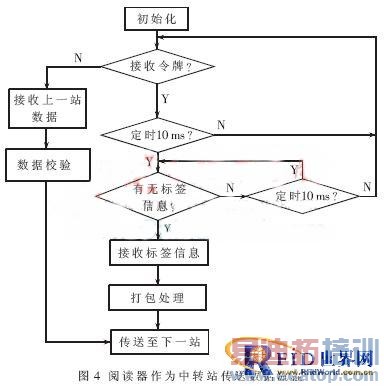

从阅读器与标签进行通信的同时,还可以作为一个数据中转站进行数据传递,其工作流程如图4.中转站通信链路采用令牌环的传输方式,只有握有令牌的一方才有发送数据的权利。中转站每10 ms切换一次,具有执行中转站和与标签通信的双重作用。

基于RFID的移动目标识别系统设计与实现

2.3 防碰撞设计

系统所涉及的干扰主要有两个方面,一方面是阅读器与标签之间通信时,标签与标签之间的碰撞问题,当有较多的标签同时出现在阅读器的范围之内时,各标签之间传输的信号互相干扰,阅读器将收不到正确的信息。通过明确的分组,有效地限制每次响应的标签数量,使每次响应的标签数都与帧时隙算法的帧长相匹配,从而获得较高的标签识别效率。另一方向就是当2个以上的从阅读器同时向主阅读器传送数据时,将会产生干扰,出现错误信息。本文采用了时分多路法来解决,时分多路法的主要特点是利用不同的时隙来传送各路不同的信号,每路信号在时域上是分开的。

3 监控软件的开发

软件系统主要由三部分构成:数据库系统、地图编辑器、操作界面。软件界面的开发基于Visual Studio 2005,电子地图的二维显示框架主要使用了DirectX开发包。PC机通过RS232与主阅读器进行通信,获得的数据储存在基于Excel的数据库中。

电子地图信息系统的一大特点就是支持多场合的应用,为了提高软件的通用性,设计了辅助软件--地图编辑器,可以根据不同的应用场合,灵活地绘制、修改应用场景的地图。

通过对Excel的调用,完成数据的实时存储、查询调用功能,结果用数据表格和地图信息的方式进行显示。这样就可以对携带电子标签的移动目标进行实时的监控。

4 系统测试与结果分析

实验中使用了3个阅读器,2个电子标签。主要对标签与阅读器通信的误码率、阅读器的通信距离两方面进行了测试。另外根据MCU的数据处理速度,估算了阅读器识别范围内的标签容量,综合分析了单标签扫描次数与系统效率、标签容量之间的关系。

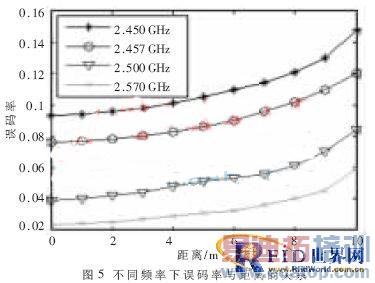

经测试发现,标签与阅读器数据传输的误码率与NRF2401芯片的工作频率选择有很大关系, NRF2401在2 400 MHz~2 570 MHz之间共有157个频点可供选择,选择适当的中心频率可以降低系统误码率,提高数据的传输效率。测试结果如图5所示。

基于RFID的移动目标识别系统设计与实现

由图5可知,在某一固定频率下,数据传输的误码率随着阅读器和标签之间距离的增大而逐渐升高;在相同距离下,当NRF2401的中心频率选择在2 450 MHz附近时,误码率较高,在偏离2 450 MHz时,误码率较低。另外,为了降低误码率保证数据的传输效率,中心频率点的尾数要尽可能的精确,这样可以大大降低数据传输的误码率。这主要是在ISM频段,WLAN、Bluetooth、Zigbee等设备的工作频率都集中在2 450 MHz附近,相互之间会产生严重的干扰。因此,设备在实际应用时,需要首先测试该环境下的空间电磁频谱分布情况,采用合适的中心频率尽量避免外界的电磁干扰,以提高系统的数据传输效率。

实验中分别测试了阅读器在不同接收功率下,系统的最大通信距离。



图6是电子标签接发射率为0 dBm,阅读器的接收功率分别为0 dBm、-5 dBm、-10 dBm、-20 dBm时,标签与阅读器的有效通信距离。经测试,在定向天线方向性最优的情况下,系统最大通信距离为33 m.这与公式(1)描述的2.45 GHz短距离无线通信的路径损耗模型基本吻合:

基于RFID的移动目标识别系统设计与实现

系统中阅读器使用的是12 MHz的晶振,经测试,在阅读器范围内,单标签单次扫描时间为32 ms,为了避免因外界干扰及系统误报造成的误判,阅读器采用固定门限值多次判别的方法来提高系统的可靠性。阅读器对同一个标签进行多次扫描,只有成功扫描达到一定次数以后才会进行数据采集,这样提高了系统的可靠性,但降低了阅读器范围内的标签容量。假设标签与阅读器的有效通信距离为S,携带标签的移动目标的移动速度为V,阅读器单标签扫描的时间间隔为T,单标签扫描次数为N,则可以估算出阅读器识别范围内的标签容量n的估算式为:

基于RFID的移动目标识别系统设计与实现

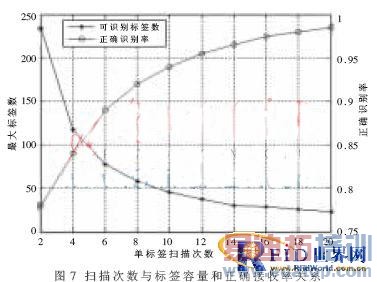

根据阅读器与标签的通信距离、单标签的扫描时间以及移动目标的移动速度,可以推导出标签扫描次数N、标签容量n及系统数据传输效率三者之间的关系,仿真曲线如图7所示。

基于RFID的移动目标识别系统设计与实现

图7是在标签发射功率为0 dBm、阅读器接收功率为-20 dBm、,移动目标的速度为1 m/s的情况下,标签扫描次数与标签容量及系统效率的关系图。由图可知,随着单标签扫描次数的增大,阅读器的正确识别率随之提高,而最大可识别标签数却急剧下降。在扫描次数为4~6次时,标签容量和系统识别效率都可以达到一个相对合理的值。因此,在接收功率和发射功率一定的情况下,要综合考虑标签容量和系统误码率,折衷设定一定的标签扫描次数,才能使系统性能最优化。

在高速发展的信息时代,射频识别技术应用正渗透各个领域。本文对2.4 GHz频段下的RFID进行研究和应用实验,较好地解决了系统频率、标签扫描、标签容量和识别效率的关系,系统运行稳定可靠,适用性较强,采用这种模式建立的RFID网络稳定可靠,通信效率高。该系统可以应用于城市公交、地铁等运营系统的监控管理,也可以应用于物流、矿井人员管理等多标签识别的场合。
