以32位MCU-HY16F198实现AC电流量测应用

（8）超低输入噪声运算放大器。

（9）16-bit Timer A

（10）16-bit Timer B模块具PWM波形产生功能

（11）16-bit Timer C模块具Capture/Compare功能

（12）硬件串行通讯SPI模块

（13）硬件串行通讯I2C模块

（14）硬件串行通讯UART模块

（15）硬件RTC时钟功能模块

（16）硬件Touch KEY功能模块

三、系统设计

硬件说明

HY16F198搭配Hall Sensor连接电路如下，AIO1与Hall Sensor的Vout接，AIO0透过10k电组分压电路连接在VDDA与VSS之间，这样就可以量测到带有1/2VDDA的交流电压讯号。

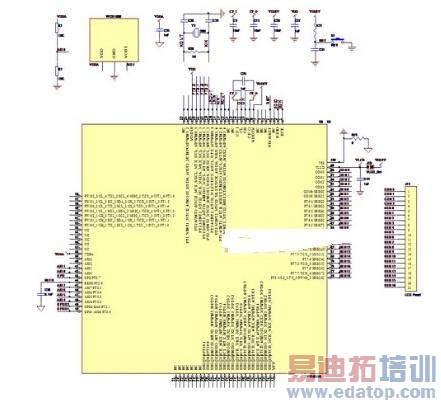

图4 硬件线路连接图

主要组件介绍（1） MCU：HY16F198，功能为量测电信号、控制、运算包含功能为储存校正参数。

（2） LCD Display：负责显示量测出来的电流数值。

（3） 10K奥姆分压电路：主要做为分压电路应用，可以量测到带有1/2VDDA的交流电压讯号。

（4） Hall Sensor ：将感应到的交流电流转换为Vac加上Vdc的混合电压输出讯号。

函式使用说明：1. void AC_DataCount（int index， int ADC_Data） ：把量测到的ADC Data转换成AC Data. int index ：代表所量测到的ADC Data资料笔数。

int ADC_Data ：使用HY16F198 ADC所量测到的ADC Data数值。

2. long long AC_Algorithm（void） ： AC Data透过交流信号算法计算出电流数值。

一、范例程序

/*——*/ /* MAIN function */ /*——*/ int main（void）

{ long long AC_Value；DisplayInit（）；ClearLCDframe（）；Delay（10000）；DisplayHYcon（）；Delay（1000）；MCUSTATUSbits._byte = 0；Count=0；InitalADC（）；SYS_EnableGIE（7，0x1FF）； //Enable GIE（Global Interrupt）

while（1）

{ if（MCUSTATUSbits.b_ADCdone） //b_ADCdone=1 execute below { MCUSTATUSbits.b_ADCdone=0；AC_Value = AC_Algorithm（）； // To do AC algorithm and to show current value AC_Value=AC_Value/0.5770； // Using 60HZ gain value， calibrate at 2000mA LCD_DATA_DISPLAY（AC_Value）； //Display AC Value Count=0；DrvADC_CombFilter（0）；DrvADC_ClearIntFlag（）；DrvADC_EnableInt（）；DrvADC_CombFilter（1）；} return 0；} /*——*/ /* ADC Interrupt Subroutines */ /*——*/ void HW2_ISR（void）

{ int ADCData；if（DrvADC_ReadIntFlag（））

{ DrvADC_ClearIntFlag（）；ADCData=DrvADC_GetConversionData（）；AC_DataCount（Count++，ADCData）； // AC Algorithm ： to get ADCData if（Count>=AC_DataLen） //to do 4096 times { DrvADC_DisableInt（）；MCUSTATUSbits.b_ADCdone=1；} /*——*/ /* ADC Initialization Subroutines */ /*——*/ void InitalADC（void）

{ //Set ADC input pin DrvADC_SetADCInputChannel（ADC_Input_AIO1，ADC_Input_AIO0）； //Set the ADC positive/negative input voltage source. DrvADC_InputSwitch（OPEN）； //ADC signal input （positive and negative） short（VISHR） control. DrvADC_RefInputShort（OPEN）； //Set the ADC reference input （positive and negative） short（VRSHR） control. DrvADC_Gain（ADC_PGA_Disable，ADC_PGA_Disable）； //Input signal gain for modulator. DrvADC_DCoffset（0）； //DC offset input voltage selection （VREF=REFP-REFN）

DrvADC_RefVoltage（VDDA，VSSA）； //Set the ADC reference voltage. DrvADC_FullRefRange（1）； //Set the ADC full reference range select. //0： Full reference range input //1： 1/2 reference range input DrvADC_OSR（10）； //10 ： OSR=32 DrvADC_CombFilter（ENABLE）； //Enable OSR DrvADC_ClkEnable（0，1）； //Setting ADC CLOCK ADCK=HS_CK/6 Rising edge is high //Set VDDA voltage DrvPMU_VDDA_LDO_Ctrl（E_VDD3V）；DrvPMU_BandgapEnable（）；DrvPMU_REFO_Enable（）；DrvPMU_AnalogGround（ENABLE）； //ADC analog ground source selection. //1 ： Enable buffer and use internal source（need to work with ADC）

//Set ADC interrupt DrvADC_EnableInt（）；DrvADC_ClearIntFlag（）；DrvADC_Enable（）；}
