基于PIC32的数字涡街流量计设计方案

3.1 硬件设计

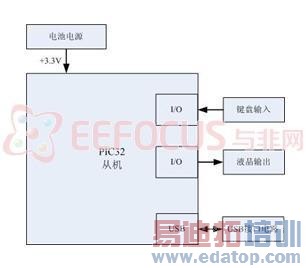

整套系统由主机与从机两部分组成。主机为现场仪表，具备流量测量、显示以及数据记录等功能。从机为手持管理仪表，使用者通过USB连接线，实现对现场仪表的管理。管理内容包括测量数据的下载和测量参数的修改。具体硬件设计如下图所示。

3.2 软件设计

软件程序由三部分组成。第一部分为启动初始化程序，它完成涡街流量表的初始状态设定。第二部分为测量主程序，它实现流量信号的采集，处理，计算与显示。第三部分为USB数据传输中断程序，它由按键触发，实现主机与从机间的数据交换。

3.3 单片机选型

根据设计需求，所选单片机应具有以下基本配置：

⑴80MHz主频；

⑵32位总线设计；

⑶32kB RAM空间；

⑷128kB Flash 存储空间

⑸2路中断信号通道

⑹4路A/D转换通道；

⑺4路I/O转换接口；

⑻USB OTG硬件解析模块；

⑼1路D/A转换通道。

因此，我们选择PIC32MX440F128H及以上版本的单片机作为涡街流量计的处理芯片。
