示波器实操特辑之19：测量正负脉冲个数
录入：edatop.com 点击：
ZDS2022示波器具有统计正负脉冲个数的功能，可以帮助客户解决问题，不过，与其他测量参数相比，该项测量是需要掌握一定的方法的。

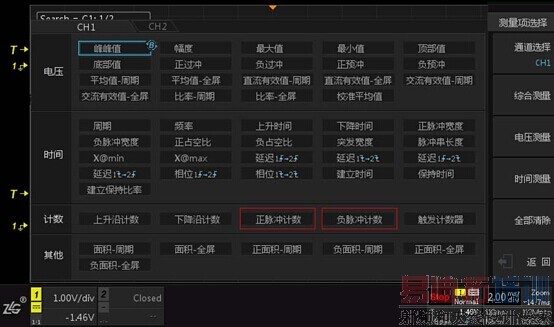

图1 打开参数测量开启正负脉冲计数
按下【Measure】键，在其子菜单中可以看到阈值设置选项。当测量参数涉及到上升时间、下降时间、正脉宽、负脉宽等因素时，必须要进行阈值设置，阈值设置适用于所有信号通道，可设置较低、中等和较高阈值，系统分别默认为10%、50%、90%。
图2 阈值设置示意图

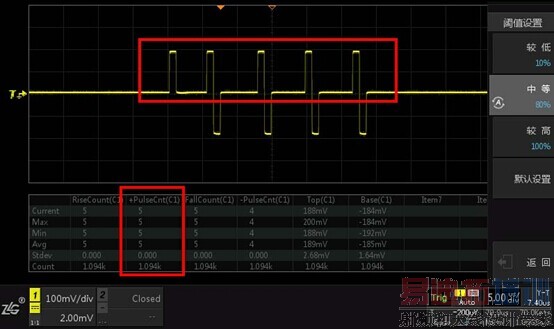

图3 在测量正脉冲时，应将阈值往上调

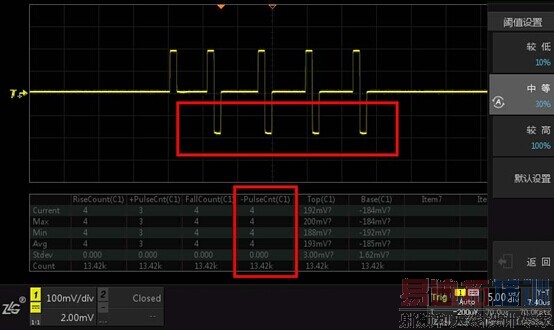

图4 测量负脉冲时，应将阈值往下调
对于这种既有正脉冲又有负脉冲的波形来说，必须分别对正负脉冲进行阈值设置，然后对其分别统计，否则在默认设置下其统计结果是不正确的。
只有掌握正确的测量方法，才能得出正确的结果。
