示波器实操视频之34:如何用示波器对USB解码?

录入:edatop.com    点击:

       考虑到协议信号应用的广泛性,ZDS2022示波器免费开放了21种协议触发与解码功能,

其中当然包括了USB协议,有些客户经常反应说USB不能有效解码,那么本期视频就让您的USB解码不再成为难题!

首先输入USB协议信号,按下【Decode】键,将解码类型设为USB,开启协议触发;

然后设置协议参数,检查D+与D-的通道设置是否正确,选择合适的USB模式,ZDS2022支持12种触发模式,我们选择起始包触发。

对于ZDS2022演示板上的USB信号,屏幕上波形已经有效解码。但是可能您测的自己的USB信号还没有有效解码,那是因为您的阈值设置不合适,您可在“解码设置”中,将自动阈值设为OFF,设为手动阈值,可将D+的阈值调到波形的下半部分合适位置,将D-的阈值调到波形的上半部分合适位置,旋转旋钮A为微调,旋钮B为粗调,在慢慢调节阈值的过程中,USB就会有效解码!

解码后波形却不能稳定显示,这是因为USB协议中帧起始后的电平长度是变化的,造成了触发位置产生偏差,所以不稳定显示是正常的!

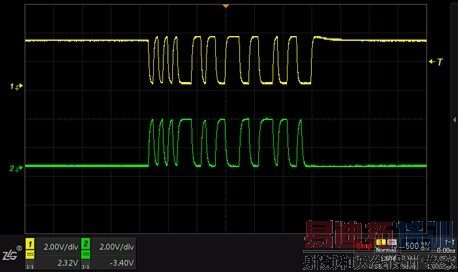

图1  触发波形1


图2  触发波形2

您可通过【Single】或是【Run/Stop】将波形稳定显示在界面上。打开事件表,在事件表中可对解码事件一目了然,可通过转动旋钮B,对事件进行查看,同时,短按旋钮B可将选中事件准确定位到屏幕中间位置。

ZDS2022示波器的USB协议解码,您还有哪些疑惑呢?欢迎微信回复,下期视频可能就是在解决您的疑惑!
