示波器测量常见问题—不良接地时的电源干扰
录入：edatop.com 点击：
示波器操作人员有时会发现这样一个现象：使用探头探测信号时，被测信号上下跳动，波形不正常，如果使用余晖显示，则波形糊成一团，如下图所示：

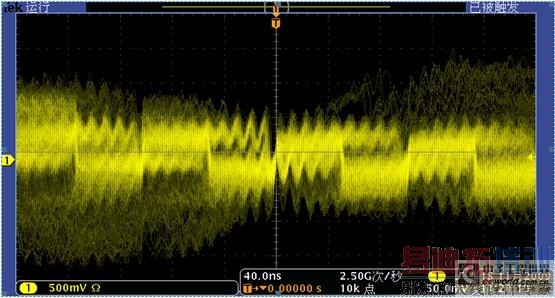

图一 糊住的波形
通常这种情况下，测试人员会怀疑是触发的问题，但当上下调节触发电平时，波形位置会随着触发电平的变化：如触发电平调高，则波形的位置上升，触发电平调低，波形位置又降低，如下图所示：

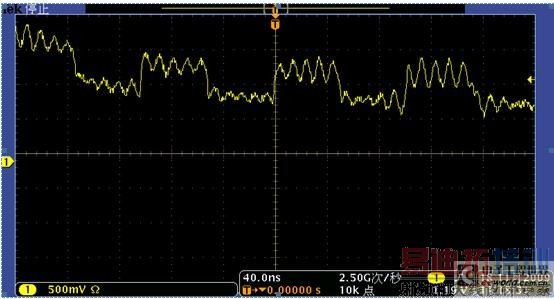

图二 调高触发电平，波形位置上升

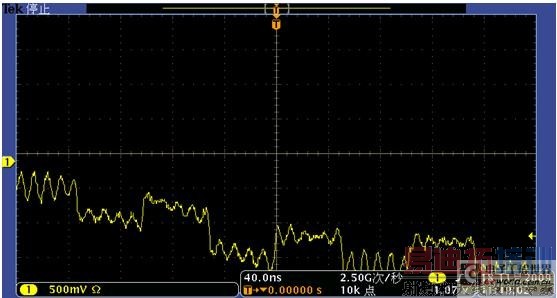

图三 调低触发电平，波形位置下降
如果您在工作中也发现类似现象，则很大的可能是：您的测试存在接地不良的情况。更准确地说是：您测试系统的信号回流路径过长。
我们都知道，从信号发送器流出的信号，都会最终流回发送器。单端信号的“地”是信号的回流路径；而差分信号的回流路径比较复杂一些，差分对的正负端是依靠公共的参考来回流的。所以在测试中，如果单端探头的地线没有有效连接；或差分探头的正负端中的任何一端没有有效连接，以及示波器的参考“地”没有能和被测件的地连接，则通过探头馈入示波器的信号就无法通过正常的路径回流，而必须经过供电设备（如开关电源、电力网络等）回流，因而受到供电设备的影响，从而可能出现上面几幅图的情况。

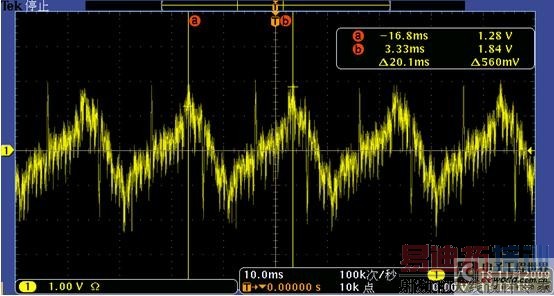

在上图的例子中，当我们把时基增大到10mS/div的时候，看到如下图形，发现信号有明显的周期性，简单地使用光标测量，发现周期为20ms左右，则可以大致确定信号受到了工频的干扰。在一些复杂干扰的实例中，测试人员可以使用示波器的FFT工具来查找干扰的来源，以确定是否是接地不良带来的工频干扰或开关电源干扰
图四 信号受到干扰后的轮廓

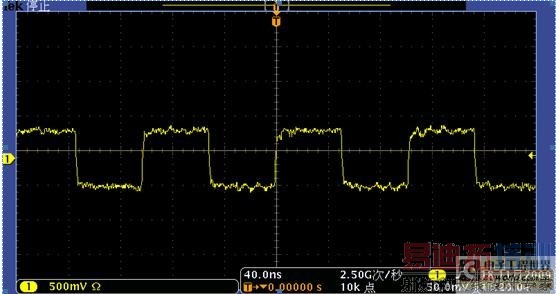

发现问题以后，重新接好地线，波形恢复正常，原来这是一个10MHz左右的时钟信号。问题解决，如下图所示：
示波器的外壳（也就是示波器的“地”）连接起来；差分探头测试时应该将示波器和被测设备共地。如果示波器和被测设备使用同一个接地良好的电源插线板，则这一步一般可以省去。浮地测试等情况比较复杂，应具体情况具体分析；
4 地线未能可靠连接或差分探头一端悬空的情况在高压、浮地测试中十分危险，应严格避免。即使在普通差分信号的测试中，如果差分探头一端悬空，当被测信号的差模电压+共模电压超过了差分探头的差模测试范围，也可能损坏探头；
图一 糊住的波形
通常这种情况下，测试人员会怀疑是触发的问题，但当上下调节触发电平时，波形位置会随着触发电平的变化：如触发电平调高，则波形的位置上升，触发电平调低，波形位置又降低，如下图所示：
图二 调高触发电平，波形位置上升
图三 调低触发电平，波形位置下降
如果您在工作中也发现类似现象，则很大的可能是：您的测试存在接地不良的情况。更准确地说是：您测试系统的信号回流路径过长。
我们都知道，从信号发送器流出的信号，都会最终流回发送器。单端信号的“地”是信号的回流路径；而差分信号的回流路径比较复杂一些，差分对的正负端是依靠公共的参考来回流的。所以在测试中，如果单端探头的地线没有有效连接；或差分探头的正负端中的任何一端没有有效连接，以及示波器的参考“地”没有能和被测件的地连接，则通过探头馈入示波器的信号就无法通过正常的路径回流，而必须经过供电设备（如开关电源、电力网络等）回流，因而受到供电设备的影响，从而可能出现上面几幅图的情况。
在上图的例子中，当我们把时基增大到10mS/div的时候，看到如下图形，发现信号有明显的周期性，简单地使用光标测量，发现周期为20ms左右，则可以大致确定信号受到了工频的干扰。在一些复杂干扰的实例中，测试人员可以使用示波器的FFT工具来查找干扰的来源，以确定是否是接地不良带来的工频干扰或开关电源干扰
图四 信号受到干扰后的轮廓
发现问题以后，重新接好地线，波形恢复正常，原来这是一个10MHz左右的时钟信号。问题解决，如下图所示：
示波器的外壳（也就是示波器的“地”）连接起来；差分探头测试时应该将示波器和被测设备共地。如果示波器和被测设备使用同一个接地良好的电源插线板，则这一步一般可以省去。浮地测试等情况比较复杂，应具体情况具体分析；4 地线未能可靠连接或差分探头一端悬空的情况在高压、浮地测试中十分危险，应严格避免。即使在普通差分信号的测试中，如果差分探头一端悬空，当被测信号的差模电压+共模电压超过了差分探头的差模测试范围，也可能损坏探头；
