示波器触发基础知识

录入:edatop.com    点击:
触发事件定义了一个时点,在这个时点上,一个由波形信息组成的重复“窗口”将稳定下来,以进行查看。想象一下您正在驾车旅游。您必需在最少的时间内到达目的地。但是,您还必需在沿途拍下特定的风景照片。您知道自己可以迅速到达目的地,因此您的车速非常快,但您会采取什么策略在关心的点拍照?一种选择是在开车时随机抓拍照片,希望能够捕获到风景图像。很明显,这太多地依赖于运气。比较符合逻辑的方法是告诉司机在哪里停车能够得到清晰的感兴趣点的照片。

许多示波器应用中的波形数据与您根本不关心的景物类似。在高速调试应用中,电路可能会在99.999%或(通常)更高的时间内正常工作,而只有0.001%的时间导致系统瘫痪,或者这部分才是您需要更详细地进行分析的波形。示波器可能会有许多主打指标(带宽、采样率、记录长度),迅速完成这一过程,但如果不能捕获关心的数据,那么这种调试和分析工具将非常有限。

示波器的触发功能在信号的相应点上同步水平扫描,这对清楚地检定信号至关重要。触发控制功能可以稳定重复的波形,捕获单次波形。通过重复显示输入信号的同一部分,触发使得重复的波形静态出现在示波器显示画面上。想象一下如果每次扫描都从信号不同地方开始,屏幕上显示的结果会有多乱,如图1所示。在触发扫描示波器出现之前,用户目测波形前则必须查看这种显示画面。

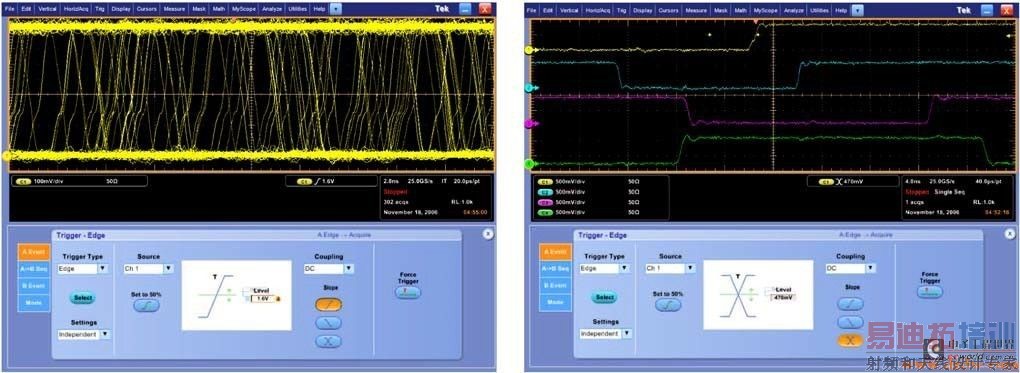

图1. 没有触发的示波器显示画面。 图2. 边沿触发菜单。

边沿触发
所有现代示波器都提供了边沿触发,它是原始的、最基本的、最常见的触发类型。边沿触发通常足可以使用户查看波形的一般幅度和定时特点。图2是泰克DPO7000和MSO/DPO/DSA70000示波器系列中的Pinpoint 触发系统边沿触发的设置窗口。

触发源

几乎总是必需要触发示波,但不一定要在显示的信号上触发。通常用于触发扫描的来源包括:

◆进入任何输入通道的信号

◆应用到输入通道上的信号之外的外部来源

◆“工频”电源信号示

◆波器内部根据一条或多条输入的评估结果计算得出的信号

在大多数时间内,都可以把示波器设置成在显示的通道上触发。但是,仪器可以在任何通道输入上触发,而不管其是否显示;也可以从与连接专用触发输入的来源上触发。大多数泰克示波器还提供了一个离散输出,为另一台仪器提供触发信号,如计数器、信号源、等等。

独立触发电平设置

许多电子器件包括各种逻辑家族,这些逻辑家族具有不同的输入电压要求,进而要求为每个逻辑家族设置单独的触发门限电压。过去,示波器在所有源通道中共享触发电平设置。每次在选择不同的通道作为触发源时,用户都不得不改变门限。Pinpoint 触发系统提供了一个选择:可以为每个输入源使用唯一的触发电平设置,也可以在所有通道中应用全局设置。

触发电平和斜率

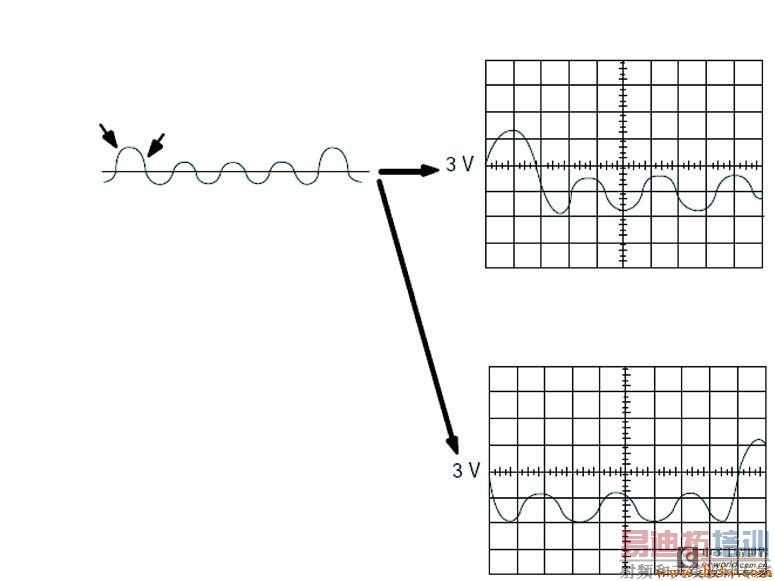

触发电平和斜率控制功能提供了基本触发点定义,确定波形的显示方式,如图3所示。对边沿触发,可以选择斜率(正或负)和电平,示波器会在信号满足这些条件时触发采集,这称为越过门限。显示屏右侧的小箭头表示TriggerLevel(触发电平)(图4a-4c)。箭头颜色与选择的触发源通道颜色对应。一般会把触发电平设置在峰峰值电压偏移的50%,但这不是必须的要求。

图3. 触发电平和斜率。

触发位置
示波器前面板上的HorizontalPosition(水平位置)旋钮用来定位触发事件在屏幕上显示的位置。改变水平位置可以在触发事件前捕获信号行为,称为预触发查看。这样,它可以确定触发点之前和之后可以查看的信号长度。
数字示波器之所以能够提供预触发查看功能,是因为它们一直处理输入信号,而不管是否收到触发。一条稳定的数据流流到示波器存储器中;触发只是告诉示波器发生触发时在内存中保存数据。预触发查看功能是一个重要的调试辅助工具。如果问题是间歇发生的,那么您可以在发生问题时触发系统,滚动记录,分析导致问题的事件。通常可以在触发前的这些信息中,可以找到导致问题的原因。 [p]
在图4中,触发位置设置成第四个主水平格线,相当于水平扫描的40%。触发点可以位于记录中0%-100%的任何位置上。在100%位置上,整个记录发生在触发点之前,可以最大限度地提高触发预览能力。在0%上,整个记录发生在触发之后,允许最大限度地提高触发后的查看能力。如果您需要获得触发事件后的一个完整记录,那么可以使用延迟触发。本文后面将讨论延迟触发。

上升沿触发和下降沿触发

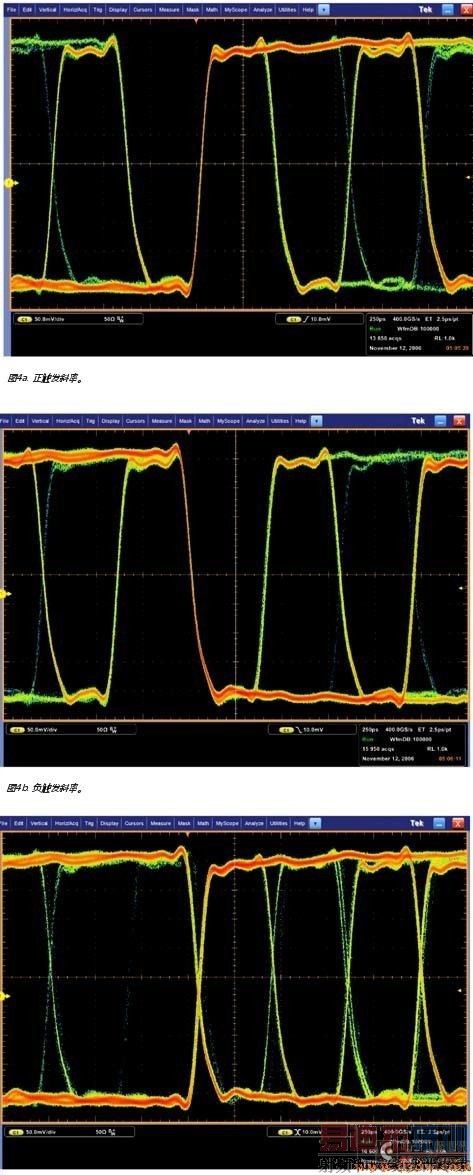

多年来,触发系统一直提供正斜率和负斜率设置(图4a和4b)。Pinpoint触发系统也允许在正斜率和负斜率(图4c)上触发,这通常用来查看高速时钟和数据信号上的抖动。图4a、4b和4c分别显示了触发斜率从上升沿变成下降沿、再变成两个边沿时的结果。

图4c. 正负触发斜率。

图4. 触发位置是40%,用橙色‘位置’表示。触发电平是880 MV,用黄色箭头表示。
