应用于现场的示波器

录入:edatop.com    点击:
坚固紧凑的工业型万用示波表123真正将示波器、万用表和无纸记录仪集成为一台经济易用的手持式仪器。可以快速查寻机床、仪表、控制和电源系统的故障,为工业用户的故障诊断和安装调试提供全面的解决方案。

·双通道20MHz数字示波器

·双通道5,000字真有效值数字多用表

·双通道趋势绘图

·即触即测功能便于脱手操作

·一对屏蔽测试线适合示波器,电阻、通断等所有测量

·电池操作可达5小时

·三类600V安全认证

·光电隔离RS-232接口

·坚固紧凑的外壳设计

万用示波表190系列:速度、性能和分析能力

对于越来越多要求严格的应用,万用示波表190系列高性能的示波器功能可以提供高档台式仪器才有的技术指标。200MHz的带宽,2.5GS/s的实时采样率和每通道27,500点的深存储为应用工程师提供了一种手持式、电池供电并具有高档示波器所有功能的理想测试仪器。

·双通道——60、100和200MHz

·高达2.5GS/s的实时采样率

·即触即测(Connect-and-ViewTM)自动触发,全过程手动触发模式并带有外部触发功能。

·示波记录模式下每通道27,500点记录长度

·自动捕获和重视100个屏幕

·24个自动波形测量

·光标读数,图象放大和实时钟

·四小时可充电镍氢电池

·二类1000V独立的浮地隔离通道

·5000字真有效值多用表和趋势绘图无纸记录仪

工业万用示波表123象1-2-3一样简单

面对当今复杂的系统,仅用万用表的测量已经无法提供足够的信息以决定故障的起因。对于导致设备停机的信号异常、间歇和毛刺,示波器是最好的显示方法。

福禄克工业示波表123满足了当今同时进行测量和检查波形的需要。独特的“即触即测”功能自动显示多种实际信号的波形。这的确就象1-2-3一样简单。

一台三合一的工具

工业示波表123将双通道20MHz数字存储示波器,双真有效值数字多用表和双通道趋势绘图集成为一台紧凑、电池供电的仪器。你可以把其他所有的工具丢到一边,只有一台123就可以解决你所有的问题。

双通道同时显示数字表读数和波形

令你的工作更具有信心

如果你的工作时间紧迫,工作空间又很窄或难以接近,你将不得不将精力集中在测试对象而不是测试仪本身。这正是工业示波表123具有即触即测自动触发功能的原因所在。你不必再为触发功能的原因所在。你不必再为触发和仪器设置而烦恼,所有信息均在屏幕上并自动完成你所需要的工作。

开机并打开测量菜单,选择26种示波和数表测量模式

一对测试线满足全部测量功能

高频信号示波,数字表,电容和电阻测量,通断检测所有工作均由一对屏蔽导线完成,不必浪费查找或更换导线的时间。

利用示波表123检查马达的启动电容器

电池供电更具灵活性

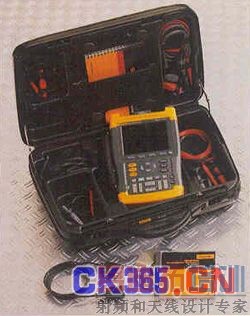

5小时电池操作,使你不需要外接电源真正实现移动作业。手持式仅1.2kg,便于携带尽可玩于股掌之中。坚固和抗跌落设计确保在恶劣的工业环境下操作可靠、寿命长。 [p]

安全认证

工业万用示波表123及其屏蔽测试导线均满足600V三类工业电力系统安全性认证。通过光电隔离RS-232接口可以安全地与打印机连接打印输出结果或与PC连接利用Fluke View软件进行分析和文档处理。

工用万用示表123和190系列的功能

“即触即测”自动触发实现快速、稳定的波形显示

只有示波器用户才知道触发问题是多么困难。错误的设置常常导致不稳定的甚至错误的结果。福禄克独一无二的“即触即测”技术可以分辨信号类型并自动设置正确的触发条件。无需任何按键即可提供稳定、可靠和可重复的波形。包括马达驱动和控制信号在内的所有复杂信号都暴露无遗。信号的改变可以被迅速识别,同时调整设置以再次获得稳定的波形。和普通示波器的自动设置和自动量程不同,对于边疆性多点测量你可以极大受益于123的快速性和方便性。

即触即测捕获即使最复杂的马达驱动信号

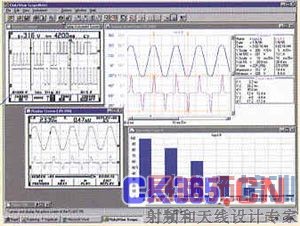

Fluke View®应用于文件管理,存档和分析

Fluke View®软件在Windows环境下帮你获得仪器之外的更多功能:

·文件处理——传输波形、屏幕、测量数据至PC机打印或将数据输入自己设计的报告。

·存档——建立自己的波形数据库,并加以自己的注释便于日后进行比较和参考。

·分析——利用光标进行频谱分析或将数据传至其他分析程序。

工业万用示波表123可以通过光电隔离RS-232接口与PC相连接。软件和连接电缆可以作为单独的选件也可以包括在测试仪内作为成套工具。该工具还包括一个保护性的硬携箱,便于安全方便地存贮仪器和附件。

使用趋势绘图(Trend PlotTM)快速查找间歇故障

最为棘手的问题是查找那些一段时间只发生一次的故障——间歇故障。它们可能是由于接触不良、灰尘、污染、腐蚀或连线与节点断开等原因引起的。还有别的原因,象供电中断或骤降,马达启动和停同也可能导致设备故障。你可能无法看到它们——但Fluke123却能看见。在仪器的无纸记录模式下,你可以对最大、最小峰值和平均值进行长达16天的连续记录。可在两个通道任意选择电压、电流、温度、频率和相位进行趋势绘图,并带有时间和日期标志,从而帮助你迅速找到故障原因。

190系列的光标读数和图象放大(200m)

功能更好地帮你分析捕获的趋势图

万用示波表190系列示波测量尽在掌握

万用示波表190系列具有在高档台式示波器才能发现的技术指标。它们可以提供200MHz带宽,2.5GS/s实时采样率以及先进的记忆和触发功能。同时具有坚固、紧凑、电池供电等特点。

多种带宽可选

万用示波表190系列提供高达200MHz带宽输入用以捕获当今最新电子技术的高频信息。对于较低要求的应用,也可以选择100MHz和60MHz的型号。你可以享受同样先进的功能,而不必为多余的带宽支出额外的费用。

真正观察所有细节

利用2.5GS/s的最大实时采样率和400ps的分辨率,你可以真正看到所发生的情况。两个通道具有独立的数字转换器,可以在最大分辨率和清晰度下同时获得两个波形并进行分析。如果一个异常在屏幕上闪过,只需按一个“Replay”键就可以再次看它。

高采样率提供信号详细分析所要求的分辨率

深存储进行高分辨率示波记录

每个通道可以存贮27,500点,可以进行长达30个小时的高分辨率事件记录,或静态捕获低于50ns的快速间歇和毛刺。连续滚动模式也可存贮象运动曲线,UPS,供电和马达启动等事件。100X图象放大技术可以使你看到最细微的细节。双通道27,500点记录也可以存储下来进行后续的分析。 [p]

先进的触发模式

灵活地选择自动和手动触发模式以捕获你所遇到的任意信号。即触即测功能可以快速和方便地进行多点测试。手动模式包括延时,视频和脉宽触发。一个完全隔离的外部触发通道对两个输入信号进行同步以进行它们之间时间关系的故障检查。

脉宽触发易于查找错过的异常脉冲

强大的分析功能

为了对波形示波记录和趋势绘图进行分析,万用示波表190系列具有24个自动测量,光标读数,图象放大和实时钟等特点。分析可以直接在现场进行,也可以回到办公室再作。两个记录和10个波形屏幕可以存贮下来进行打印或下载至计算机。

利用27,500点的示波记录存贮和图象放大技术可以最大程度地观察细节。

从mV到kV量程更宽

万用示波表190系列具有3个独立的浮地隔离通道,每个通道都满足二类1000V和三类600V安全认证。标准探头履盖了从mV到kV的宽广应用,使190示波表成为从微电子到电力的理想测试工具。

多功能测试工具

和工业万用示波表123一样,190系列也集示波器,万用表,无纸记录仪于一身。可充电的镍氢电池可以提供连续小时操作。充电时间仅需4小时。节电和自动关机功能甚至可以轻松进行一整天的工作。

自动捕获和重视100个屏幕

示波器用户知道观察一个单次异常事件是多么棘手。事件在屏幕上一闪而过,无法再次捕捉。现在利用福禄克190系列万用示波表,你可以及时按下“Replay”键,从面追踪先前发生的事件。在通常的情况下,仪器连续记录最新的100个屏幕。每当一个新的屏幕被捕获时,最老的屏幕被自动刷新。你可以在任意时刻,冻结最新的100个屏幕通过滚动一屏一屏地观察或作为一个动态的图形连续重放。也可以利用光标读数进行进一步的分析。利用先进的触发能力可以捕获多达100个特定的事件。双通道,各100个屏幕捕获并带有独立的时间标记可以存储,重视或下载至PC。
