力科示波器基础应用系列之九--- 电源噪声测量

录入:edatop.com    点击:
当今的计算机、PAD、手机、通信系统设备等电子产品,处理速度越来越快,运算能力越来越强,其电源的设计也越来越复杂。进入21世纪后,芯片的制作工艺由0.18um逐步升级到了95nm、65nm、45nm,晶体管的集成度更高、主频更高、供电电压更低,这给产品的电路设计与调试带来了更大的挑战。在90年代,芯片的供电通常是5V和3.3V,使用CMOS或TTL电平,而现在,很多数字电路芯片的核心电压以及IO电平都小于3.3V,以最常用的内存芯片为例,最古老的SDR SDRAM供电电压为3.3V,DDR SDRAM为2.5V,DDR2为1.8V,DDR3为1.5V,而最新的DDR4的供电电压为1.2V,其VREF只有0.6V。这些电路的供电电压越来越小,对电源噪声的要求也更加严格,如何设计低噪声的电源、并且准确测量其电源噪声非常关键,本文将从电源完整性(Power Integrity,简称PI)的角度,简要分析电源噪声测试中可能遇到的问题和相应的解决方法。

电源噪声与PDN
在通信、计算机产品中,不论是CPU、GPU、FPGA、DDR3,其芯片内部都有成千上万的晶体管,芯片内不同功能的电路有不同电源,比如核心电路的电源VCore、输入输出缓冲(IO Buffer)的电源、内部时钟或PLL的电源等等,这些电源都来自于单板的上直流稳压电源模块。

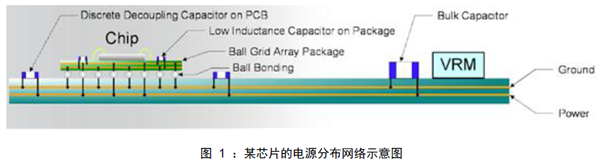

下图1为某芯片的电源分布网络(Power Distribution Network,简称PDN)示意图,芯片的供电环路从稳压模块VRM(Voltage Regulator Module)开始,经过PCB上电源地网络、芯片的ball引脚、芯片封装的电源地网络,最后到达IC上的硅片。

当芯片上各种功能电路同时工作时,稳压电源模块VRM无法实时响应负载对于电流需求的快速变化,芯片上的电源电压发生跌落,从而产生电源噪声,为了保证输出电压的稳定,需要在封装、PCB上使用去耦电容和合理的电源平面与地平面对。从目前电源完整性分析的角度看,业内普遍认为在PCB上可以处理到几百兆赫兹PI问题,更高频率的电源完整性问题需要在芯片和封装设计时解决。原因在于:

在板级PI设计时,需使用容值较小、等效串联电感(ESL)较小的陶瓷电容来去耦,比如0603封装的0.1uf、10nf电容,但是电容的PWR/GND布线、过孔带来的寄生电感会增大电感,使去耦电容的有效工作频率降低,很难超越几百MHz;

即使板级PI设计能解决GHZ的PI问题,电源的电流还需经过芯片焊接到PCB的ball、封装上的电源/地平面,到达用电的晶体管还有较长的距离,效果不大。PI设计时把高于几百MHz的去耦放到了芯片和封装上,PCB上解决kHz – 几百MHz的去耦问题。

因此,对于板级的电源噪声测试,使用带宽500M以上的示波器足够了。由于篇幅有限,关于芯片级PI和板级PI设计、去耦电容选择等,建议查阅电源完整性书籍。

电源噪声(Power Noise)与电源纹波(Power Ripple)

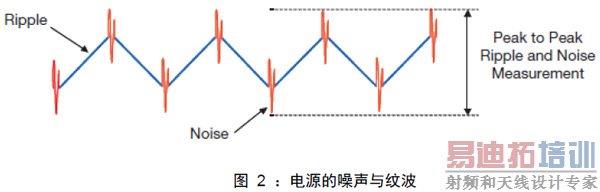

电源噪声与纹波是工程师经常遇到且容易混淆的两个概念,尽管是非常普及的测试项目,但是还没有国际协会和标准组织定义如何测量DC电源的电源纹波和噪声。如下图2所示为直流电源输出部位测量到的纹波和噪声示意图,蓝色波形为纹波,红色波形为噪声,通常纹波的频率为开关频率的基波和谐波,而噪声的频率成分高于纹波,是由板上芯片高速I/O的开关切换产生的瞬态电流、供电网络的寄生电感、电源平面和地平面之间的电磁场辐射等多种因素产生的。近年来,业界已逐渐统一认识,认为在PDN的source端(VRM)测量的是电源输出的纹波,而在sink端(芯片)测量的是电源噪声。

对于电源纹波的测量,业界常用示波器限制20M带宽后,测量的DC电源输出的波形峰峰值即为电源纹波。建议在以下几种情况时测量电源纹波(带宽限定为20MHz):

电源芯片厂商的数据手册规定时
测量AC-DC电源时,比如ATX电源的输出
测量稳压电源模块输出时
测量直流参数时,或板上电路工作速率很低时

从PI的角度来看,无论是线性LDO电源、还是开关电源,都只能提供低频段(kHz-MHz)的稳定电源输出,电源的高频部分是依靠PCB、封装以及芯片内具有快速充电、放电功能的电容来实现的。当板上芯片工作速率在几十MHz以上时,必须测量电源噪声,探测点尽量要靠近待测试芯片的电源引脚。

电源噪声测量的几大挑战

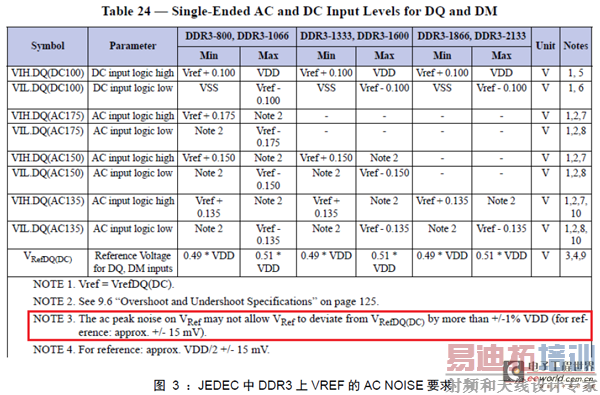

由于低电压电源的噪声要求越来越严格,比如JEDEC规范中规定了DDR3的VREF的电源噪声在+/-1%VDD以内(如上图2),1.5V x 1% = 15mV,即电源噪声的峰峰值不大于30mV;而Xilinx的Virtex-7 FPGA要求电源供电在10kHz-80MHz范围内电压变化峰峰值不超过10mV。测量这类噪声较小的电源非常具有挑战,而以下几点会影响到电源噪声测量的准确性:

1. 示波器的底噪和量化误差
2. 使用衰减因子大的探头测量小电压
3. 探头的GND和信号两个探测点的距离过大
4. 示波器通道的设置

下面将通过实测或理论分析,逐一介绍影响电源噪声测量的几种因素。

示波器的底噪和量化误差
当待测试信号比较微弱时,对示波器的底噪要求更高了,如果示波器的本底噪声接近于待测试信号,就无法保证仪器的测试精度了。HDO4000相比常规的实时示波器,使用了更低噪声的放大器,因此其底噪远低于其他示波器,此外,HDO4000使用了12位的ADC,比常规的8位ADC的示波器有更高的分辨率和更低的量化误差。

另外,测量微弱信号时,为了避免量化误差,尽量使用较小的垂直刻度,比如5mv和2mv,在这种刻度下,某些型号的示波器的偏置电压只能在+/-1V以内调节,无法直接测量高于1V的电源噪声,而HDO4000示波器在5mV 时垂直偏置电压可在+/-4V 内调节,可以满足多种低电压电源的噪声测量。

使用衰减因子大的探头测量小电压
工程师在测量电源噪声时,经常使用有源探头或者无源探头直接探测靠近待测试芯片的电源和地网络,由于常规的无源探头或有源探头的衰减因子为10,和示波器连接后,垂直刻度的最小档位为20mV,在不使用20M 低通滤波器时,示波器和探头的本底噪声峰峰值约为30mV。以DDR2 的1.8V 供电电压为例,如果按5%来算,其允许的电源噪声为90mV,探头的噪声已经接近待测试信号的1/3,所以,用10 倍衰减的探头是无法准确测试1.8V/1.5V 等小电压,需要使用1:1 的无源传输线探头来测量此类低电压电源的噪声。

探头的GND 和信号的距离过大
在电源噪声测试时,探头的GND 和信号两个探测点的距离也非常重要,当两点相距较远时,待测试信号(即电源噪声)的环路较大,由于探测点很靠近高速运行的芯片,近场辐射较大,所以会有很多EMI 噪声辐射到探头的信号回路中(如图4 所示),使得示波器测得的波形包括了其它信号分量,导致错误的测试结果。所以要尽量减小探头的信号与地的探测点间距,减小环路面积。 [p]
