基于Dasylab的网络测试系统研究

录入:edatop.com    点击:

引言
  随着国防、通信、航天、航空、气象、勘测等领域飞速发展,对测试的现场化、远地化、网络化要求不断升温,特别是在危险或测试人员难于进人的军事试验现场、气候恶劣场地进行的测试工作。因此,网络化测试系统在军用和民用领域有着巨大的应用前景。
  测试系统网络化的思路,把测试系统融合到计算机网络系统中去,构成信息采集、传输、处理和应用的综合信息网络,符合信息化发展的要求,是具有信息时代特点的新思路。网络化测试使测试跨越了空间和时间的界限,与传统仪器和测试系统相比,是一个质的飞跃。
1、网络测试系统组成
  在对某型号的武器装备试验进行测试时,由于试验现场环境恶劣且具有危险,而且要求对该信号进行定期或不定期的监测,在这种情况下,我们采用了网络测试技术,其测试连接如图1所示。

edatop.com

图中的Dewebook是集信号调理和A/D数据采集功能于一身的仪器,由在试验现场的电脑(服务器)通过1394口的数据线与其连接,运行虚拟仪器软件Dasylab10.0的程序对其进行控制。将测试数据采集后,存入服务器的同时通过LAN网络发送给远端的客户机,由客户机进行数据整理、分析。
2、TCP/IP网络设置[4]
2.1 设置IP地址
  在服务器上设置IP地址如下:IP地址(I):192.168.0.228;子关掩码(U):255.255.255.0。在客户机上设置IP地址如下:IP地址(I):192.168.0.225;子关掩码(U):255.255.255.0。
2.2 建立两机间的网络通讯

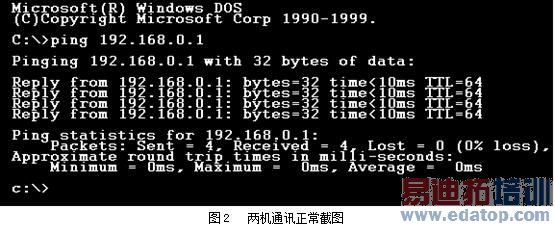

  在客户机WINDOWS桌面下,点击“开始”,在点击“运行”,键入“command”命令,点击“确定”。在出现的DOS界面下PING服务器的IP地址,即键入“ping 192.168.0.228&rdquo,回车后如出现图2所示,即表明两电脑之间的网络可以互联互通。

edatop.com

反之,表明两机之间通讯失败。需要检查网络,直至出现图2的显示。
3、Dasylab软件设计与模块设置[4-6]
3.1 服务器的Dasylab程序设计

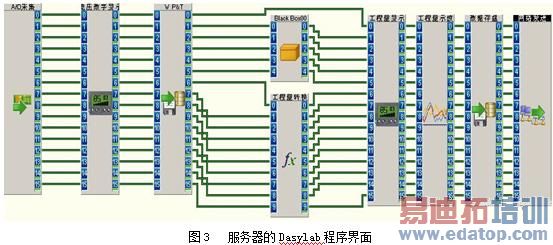

  在试验现场的服务器运行主程序如图3:

edatop.com

程序的主要模块有A/D采样、数字示波、工程量转换、数据存盘、和网络传输。
  在Dasylab程序界面下点击“measurement”的下拉菜单,点击“remote control&rdquo,来进行远程控制的设置,定义此机为服务器。口令“Password”可以不设置。
  在服务器主程序下双击“NET OUTPUT00”模块,进行网络输出模块设置。在“data transfer”选项中点选“blocks”,即网络间以“blocks”的方式传输数据,较“Single Values”方式会占用更多的计算机资源和网络带宽,但数据传输正确且几乎无迟滞性,现有的计算机性能都能满足要求。
3.2 客户机的Dasylab程序设计

在试验远端的客户机运行主程序见图4:程序的主要模块有网络接收、数据写盘、数字显示。

edatop.com

在Dasylab程序界面下点击“measurement”的下拉菜单,点击“remote control&rdquo,来进行 远程控制的设置,定义此机为客户机,受名为“aladdin”的服务器控制。
在客户机主程序下双击“NET INPUT00”模块,进行网络模块的设置,如图5:

edatop.com

在“Network Connection”的设置中,点击“Computer Name”的“Browse&rdquo,选择与其相连的服务器名称。点击“Module Name”的“Browse&rdquo,选择服务器的网络输出模块名称。在“Option”设置中钩选,意思是如服务器重起试验,本机停止且重起试验。其它可保持缺省设置。
  至此,完成了网络化的模块设置和程序设计。工程人员在测试系统搭建好后,先运行服务器的Dasylab程序,然后在远端的客户机上运行Dasylab程序,便可开始试验的测试工作。工程人员可进一步编程对试验现场的数据进行实时分析和处理。实践证明,网络传输的迟滞性并不会影响试验数据的准确性。
4、结语
  利用DasyLab NET技术在现有网络上使用TCP/IP协议实现速率高达10Mbit/秒的远端通信和控制,使工程测试人员避免了为安全问题要铺设上百米的多根电缆,在保证测量准确和测量精度的同时极大了减少了人力、物力、财力的投入,从而提高了测试工作效率,避免了电缆又多又长带来的可靠性问题[7-8]。这种网络测试技术尤其在测试项目复杂、测点多而分散,又具有危险性的军事作业试验中具有广阔的应用前景。
