纹波测试

录入:edatop.com    点击:
  • 概述

  • 纹波测试的概念

  • 显示纹波测试结果

  • 配置波动极限

  • 保存/调用波动极限表

  • 打开/关闭纹波测试和显示结果

  • 对极限表进行初始化


概述

您可以不依赖于极限测试,而是通过设置波动极限来评估测量结果是合格还是不合格。该功能称为纹波测试。

纹波测试的概念

根据使用波动极限表设置的波动极限,纹波测试功能可以评估结果是合格还是不合格。可以指定最多 12 个频带,允许对每个频带进行测试。

如果使用波动极限指定的纹波值未被迹线上的任何测量点超过,则纹波测试将判断测量为“Pass”(合格);否则,将判断测量为“Fail”(不合格)。对于没有指定波动极限的激励范围中的测量点,测试将判断测量为“Pass”(合格)。

  • 独个测量点是进行合格/不合格评估的目标。将不评估测量点之间的内插部分。

波动极限定义了起点激励值、终点激励值、波动极限值和类型(打开/关闭)。有关详细信息,请参见配置波动极限。

打开纹波测试功能时,与“Fail”(不合格)判断相对应的测量点将在屏幕上以红色指示,迹线的测试结果将根据每个测量点的结果显示(如果迹线上存在一个或多个红色测量点,则判断为“Fail”(不合格))。有关如何显示结果的信息,请参见打开/关闭纹波测试和显示结果。也可以确认屏幕上的通道测试结果(如果通道中的极限测试、纹波测试或带宽测试中出现了一条或多条不合格的迹线,则判断为“Fail”(不合格))。



显示纹波测试结果

测量点和测试结果

不合格的测量点将在屏幕上以红色显示。迹线的测试结果将在图形的右上方指示为“Pass”(合格)或“Fail”(不合格)。也可以显示选定频带内的纹波值。

每条迹线的结果将显示为“Ripln:Pass”(纹波n:合格)或“Ripln:Fail”(纹波n:不合格)。n 表示迹线号。纹波值跟随在 Bn 之后(如果关闭了纹波显示,则仅显示 Bn,不显示纹波值)。

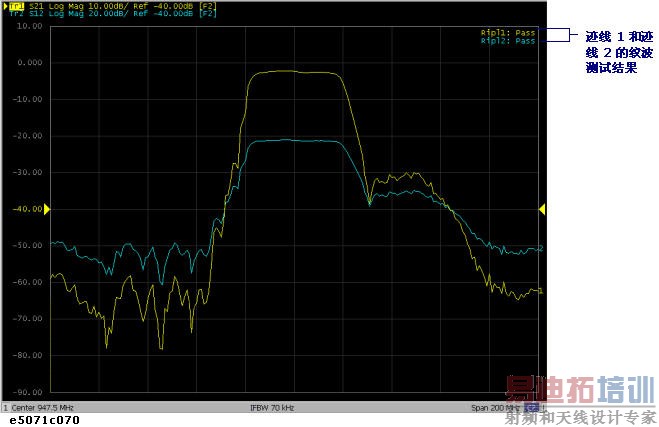

例如,在下图中,第一行中的“Ripl1:Pass”(纹波1:合格)指示迹线 1 的结果。B3 后面的值是在纹波测试中指定的第三个频带的纹波值。同样,第二行指示迹线 2 的测试结果,显示在第一个频带的纹波值。

有关如何显示结果的信息,请参见打开/关闭纹波测试和显示结果。

通道的测试结果

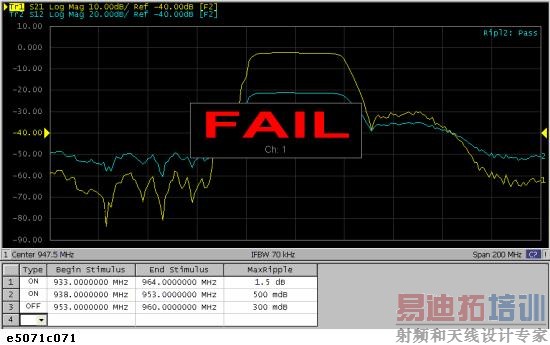

如果通道的判断结果为“Fail”(不合格),则消息将显示为迹线的测试结果中所示。(如果通道中的极限测试、纹波测试或带宽测试中发现一条或多条不合格的迹线,则将通道判断为不合格。)

还可以在极限测试菜单和带宽测试菜单中指定“Fail Sign”(Fail 标志)的打开/关闭设置。在纹波测试菜单中,按以下步骤打开/关闭它。

  1. 按“Analysis”(分析)键。

  2. 单击“Ripple Limit”(波动极限)。

  3. 单击“Fail Sign”(不合格标志)。该菜单将在打开和关闭之间切换。

除通过屏幕显示之外,还可以使用以下功能确认测试结果:

  •  通知结果“Fail”(不合格)的嘟嘟声

  • 状态寄存器

配置波动极限

必须在配置波动极限后才能使用纹波测试功能。可以为每条迹线指定波动极限表,其中最多可配置 12 个波动极限带(频带)。

操作步骤

按以下步骤配置波动极限。

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键和“Trace Next”(下一迹线)/“Trace prev”(上一迹线)键,以选择要应用纹波测试功能的迹线。

  2. 按“Analysis”(分析)键以显示“Analysis”(分析)菜单。

  3. 单击“Ripple Limit”(波动极限)以显示纹波测试的功能键。

  4. 单击“Edit Ripple Limit”(编辑波动极限)以显示波动极限表,如下所示。


  5. 通过使用功能键创建或编辑频带。请注意,默认情况下波动极限表中不提供任何频带。还将显示“Edit Ripple Limit”(编辑波动极限)菜单,可用于创建或编辑频带。

  6. 单击“Add”(添加)以向波动极限表添加频带,然后为该频带指定以下参数:


    参数

    描述

    Type

    选择频率类型,ON 或 OFF。

    ON

    该频段可用于纹波测试。

    OFF

    该频段不可用于纹波测试。

    Begin Stimulus

    指定纹波测试中激励值的起点。

    End Stimulus



    指定纹波测试中激励值的终点。

    Max Ripple

    指定波动极限值。

  • 激励值的可接受范围:-500G 至 +500G。如果指定了任何超出范围的值,则将该值重置为范围以内的值。

  • 即使在设置激励值后更改了 E5071C 的扫描范围,该激励值也不受影响。

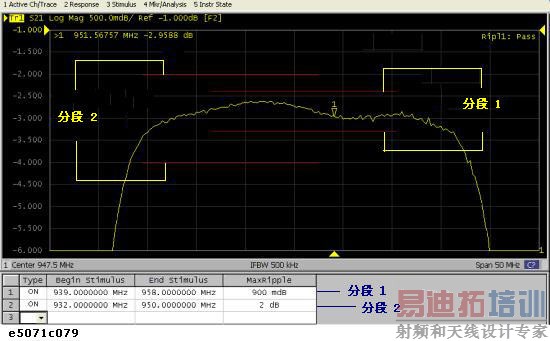

  波动极限配置的示例

  • 纹波测试的各个频带可能互相重叠;在这种情况下,要对每个频带进行波动极限测试。

  • 即使将 E5071C 的跨距值设置为零,也必须输入参数 Begin Stimulus 和 End Stimulus。

  • 如果数据格式是史密斯圆图或极坐标格式,则对两个标记响应值中的主响应值进行极限测试。

保存/调用波动极限表

可以将波动极限表保存在文件中,供随后在屏幕上调用。该文件将以 csv 格式(扩展名为 *.csv)保存,这些值将另存为带有单位的字符串。csv 格式的文件也可在用于 PC 的电子表格软件中重复使用。

按以下步骤保存/调用波动极限表。应使用外部键盘和/或鼠标进行此操作。

  1. 显示波动极限表。

  2. 单击“Edit Ripple Limit”(编辑波动极限)菜单中的“Export to CSV File”(导出为 CSV 文件)以打开对话框。此时,选择 CSV 文件(扩展名为 *.csv)作为文件类型。

  3. 指定要保存该文件的任意文件夹,然后输入文件名。单击“Save”(保存)以将显示在屏幕上的波动极限表保存到文件中。

  4. 要调用已保存的波动极限表,请单击“Edit Ripple Limit”(编辑波动极限)菜单中的“Import from CSV File”(从 CSV 文件导入)以显示“Open”(打开)对话框。此时,选择 CSV 文件(扩展名为 *.csv)作为文件类型。

  5. 指定包含该文件的文件夹,然后选择该文件。单击“Open”(打开)以在屏幕上调用已保存的极限表。

  6. 将极限表保存到文件时,可以独立于工作通道和迹线调用任何通道上某迹线的极限表。

波动极限表以下列格式保存:

  • 在第一行,将输出文件保存时工作通道的通道号。

  • 在第二行,将输出文件保存时工作迹线的迹线号。

  • 第三行为指示分段项的标题,将从第四行开始输出这些分段项。

  • 从第四行开始,将输出分段数据。

操作步骤

"# Channel 1"

"# Trace 1"

Type, Begin Stimulus, End Stimulus, MaxRipple

ON, 933.0000000 MHz, 964.0000000 MHz, 1.5 dB

ON, 938.0000000 MHz, 953.0000000 MHz, 500 mdB

ON, 953.0000000 MHz, 960.0000000 MHz, 300 mdB

打开/关闭纹波测试和显示结果

可以单独为每条迹线设置极限测试的打开/关闭。

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键和“Trace Next”(下一迹线)/“Trace prev”(上一迹线)键,以选择要应用纹波测试功能的迹线。

  2. 按“Analysis”(分析)键以显示“Analysis”(分析)菜单。

  3. 单击“Ripple Limit”(波动极限)以显示纹波测试的功能键。

  4. 单击以下相应的功能键。


    功能键

    功能

    Ripple Test(纹波测试)

    设置纹波测试的打开/关闭。

    Ripple Limit(波动极限)

    设置波动极限线显示的打开/关闭。

    Ripple Value(纹波值)

    设置如何显示纹波值。可用设置为“off”(关)、“absolute value (difference between maximum and minimum values within the band) display”(绝对值(频带内最大值和最小值之差)显示)和“margin (difference between absolute value of ripple and ripple limit) display”(余量(纹波的绝对值和波动极限值之间的差)显示)。

    Ripple Value Band(纹波值频带)

    选择要显示其纹波值的频带。

    Edit Ripple Limit(编辑波动极限)

    打开波动极限表以编辑波动极限值。要使用纹波测试功能,必须首先定义波动极限。

对极限表进行初始化

下列操作将对极限表进行初始化。

  • 通电

  • 预置

  • 调用具有零分段的纹波表

  • 在“Edit Ripple Line”(编辑纹波线)菜单中单击“Clear Limit Table”(清除极限表)>“OK”(确定)
