确定迹线带宽（带宽搜索）
录入：edatop.com 点击：
概述
执行带宽搜索
概述

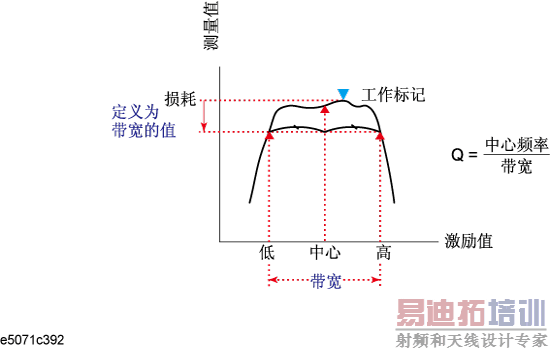

带宽搜索根据工作标记的位置确定迹线带宽、中心频率、截止点（较高频率一侧和较低频率一侧）、Q 和插入损耗的功能。通过带宽搜索确定的参数定义如下所示。
带宽参数 | 定义 |
插入损耗（损耗） | 执行带宽搜索时工作标记位置的测量值。 |
较低频率截止点（低） | 与工作标记位置相隔定义带宽值的两个测量点中的最低频率。 |
较高频率截止点（高） | 与工作标记位置相隔定义带宽值的两个测量点中的最高频率。 |
中心频率（中心） | 较低频率截止点和较高频率截止点之间中点处的频率。（高 + 低）/2 |
带宽 (BW) | 较高频率截止点和较低频率截止点之间的频率差。（高 － 低） |
Q | 中心频率除以带宽得到的值。（中心/带宽） |
执行带宽搜索
将工作标记放置到执行带宽搜索的迹线上的所需点处。此工作标记本身的响应值为带宽搜索中的插入损耗（“loss”（损耗））。
按“Marker Search”（标记搜索）键。
单击“Bandwidth Value”（带宽值）并在出现的输入区域中输入定义的带宽值。
单击“Bandwidth”（带宽）以启动带宽搜索。在迹线显示的左上方，将显示六个带宽参数。

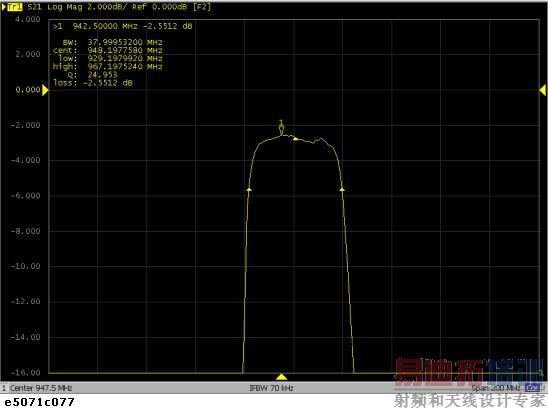

带宽搜索结果
