创新资源应用，提升等级基站维护

（3）确立基站等级

根据以上两个方面并结合GPS设备来进一步细化，最终确立A、B、C等级基站。

在基站网管中的基站静态数据进行查询，确定出归属市区的带GPS设备的基站，确定为A类基站。结合上述两个方面，最终确定并完成全网等级基站的划分。在基站静态数据中修改基站名称，标识出基站的归属等级，以利于网监对故障基站的派单中确定的修复时限和故障排查的管控。

4.2 拓展PHS基站资源外挂系统

（1）设计思路

外挂系统的设计基础基于基站资源系统上，而又脱离基站资源系统环境运行，主要是由于基站资源系统存在着一定的客观性：硬件软件狗的限制、电子地图的可视性效果不强（基站位置查询不直观）、基站资料的待完善（如缺少基站巡检周期、巡检项目）、基站资源应用知识的了解（如主干路由的查询对于基站维护外包的人员比较陌生）、资源系统的安全性（非资源系统管理员易产生误操作）。此次外挂系统设计在于简易化基站资源系统、提供资源系统与一般维护人员的中间走廊－提高资源系统安全、完善基站资源资料以利于对于专业知识掌握不同的维护人员从事基站维护操作的实际需要，全力提高基站维护的质量。

软件（利用现有随处可见的软件即可）准备：

1）基站管线资源系统；2）MAPINFO7.0软件；3）滁州新版电子地图。

考虑到基站管线资源系统的局限性和维护人员对资源应用知识的掌握局限性，通过单机安装MAPINFO软件，打开滁州新版电子地图并根据基站的经纬度导入基站维护需要的数据（如基站地址、高度……、等级基站主干、等级基站巡检周期和巡检项目）。即使对基站安装位置不熟悉的维护人员，也能够很简单、很直观地从可视话电子地图中了解到基站安装地具体位置和维护相关资料。

（2）实际外挂系统的设计

1）准备必备的基站资料。

以基站管线资源中基站资料为基础，导出资源系统中涉及到基站的具体资料：基站编号、基站名称、网元号……、到达方式、主干资料等相关数据，依据划分等级的基站，添加差异化维护的相关内容如：巡检周期、巡检项目等，并保存为“基站资料”的EXEL表格。

2）导入到新版滁州地图。

根据基站资料表格中的经纬度，将基站数据导入到新版滁州地图，并在可视化地图中标识出每个基站的位置和相应的基站等级不同－标识颜色不同的基站图标。

具体操作方法：

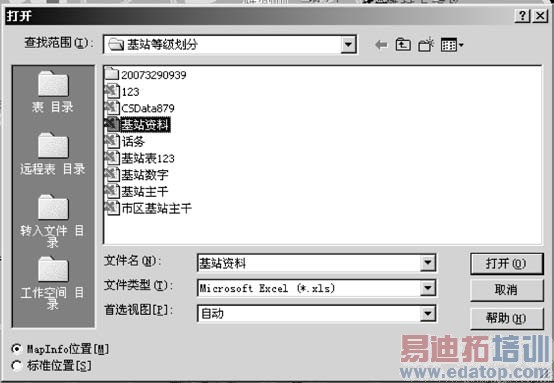

第一步：将基站资料表格导入到电子地图，如图4所示。


图4 选择基站资料文件

选择好基站资料文件，并单击<打开>。

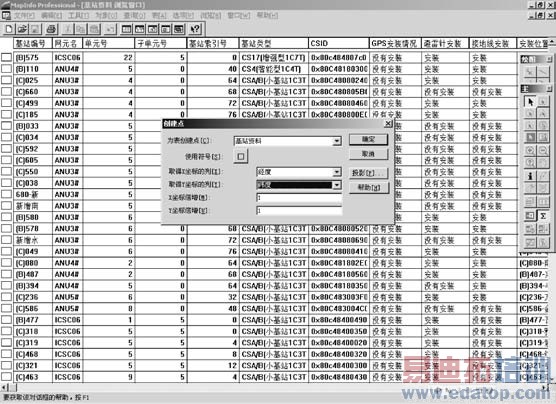

第二步：在按<打开>后出现的表格中选择：表→创建点→选择“基站资料”表并选择好提供经纬度的列名称，并按<确定>。如图5所示。


图5 基站资料浏览

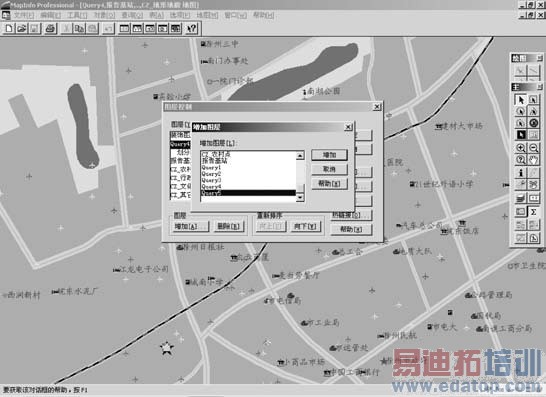

将表格最小化，在滁州电子地图的界面的图层管理中增加刚才做好的基站资料表格即可完成基站数据的导入工作，如图6所示。


图6 基站数据的导入

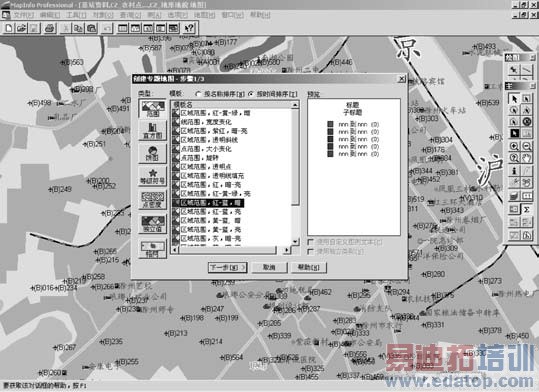

在此基础上通过创建专题地图，根据表格中确立的等级基站来对导入的等级不同基站标识不同的颜色。如图7所示。


图7 导入的等级不同基站标识不同的颜色

最终得到如图8中的基站效果，可以很直观地将各个等级不同的基站以不同的颜色标识出来。图8中的A类基站以红色、B类基站以黄色、C类基站以绿色标识。


图8 基站效果图

对电子地图中任一基站进行点击，即可显示出基站的相关资料。

没有参与基站安装过程或不知道基站位置的初级维护人员，也可从该图中找到相应基站的安装位置和其相关的维护资料。

（3）实际外挂系统的应用

1）对于基站故障的巡修应用

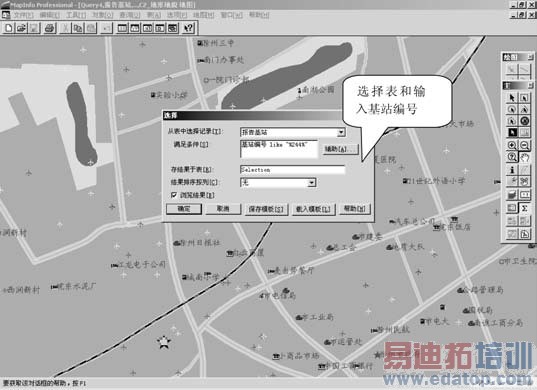

在网监对故障基站派单或基站维护人员通过网管终端监控发现有故障基站后，可以通过基站的编号在基站电子地图中立刻查询到故障基站的具体位置和相关维护资料。查询方法：MAPINFO中→查询→输入“基站编号”，如图9所示。


图9 查询故障基站的位置和资料

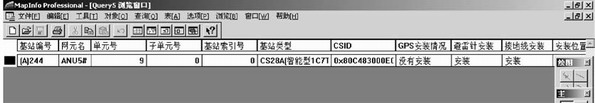

在选择基站表和输入基站编号后，按<确定>即出现找到基站的资料表格，并可以在电子地图中突出显示所要查询的基站，如图10所示。


图10 基站的资料表格

在刚才查询界面中按<确定>后，系统反馈查询到的相应基站表格及其相关维护资料，并不直观如图10，可以通过下一步让所查询的基站直观表现出来，如图11所示。


图11 基站信息更直观的表现

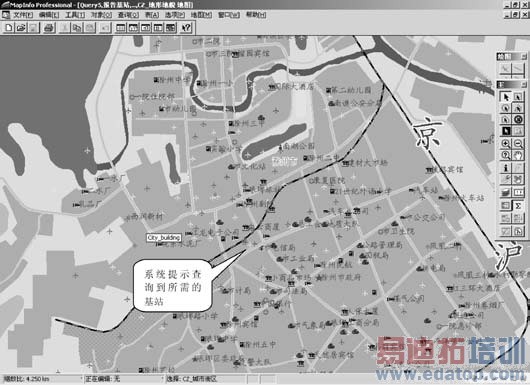

按照图11显示的界面，在图层管理中选择刚才查询表的名称如QUERY1，并在标注中将查询的基站图标更改和显示放大以区分其他基站。如图12所示。


图12 系统提示查询到的基站

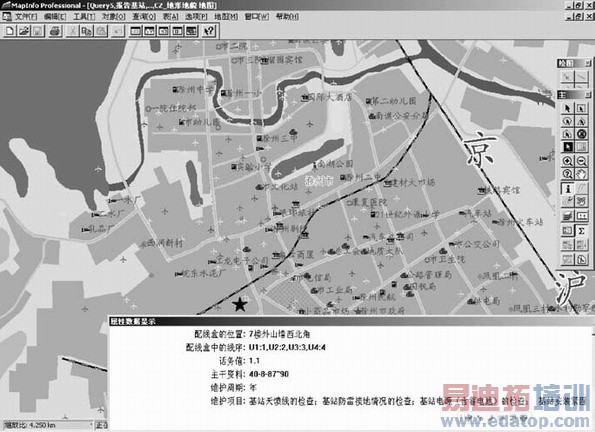

对查询到基站的图标进行点击，即可获得维护所需的基站资料，包括差异化维护的项目，如图13所示。

图13 获取维护所需的基站资料
