软交换在长途及城域网中的应用

一、概述

近几年来，以软交换和分组交换(Packet Switching)技术为核心的下一代网络的发展和部署成为电信业界最关注的热点。因为它所涉及的不仅仅是哪一项单一的电信网络技术，而是关系到整个通信网络的未来构架和发展方向。因此，全球各大电信运营商和设备提供商、标准组织以及业务应用开发商都积极投身于NGN技术研究和网络发展，并且达成了共识，即通过向下一代网络的发展必将全面提升电信网络的智能以及业务提供能力，从而形成高性能，可盈利的电信网络新架构，大大增强电信网络作为全社会信息平台的支撑能力。迄今为止，全球范围内已经有多家电信运营商积极开展了在NGN方面的试验和商用部署。中国联通自2003年开始，也展开对NGN网络技术和业务能力的调研，并陆续开展了软交换相关的试验工作,以下分别介绍软交换在长途及城域网中的应用。

二、软交换在长途交换中的应用

（一）体系架构与组网方案

软交换的体系结构是软交换能否真正走向商用的核心所在，只有软交换的体系结构定义好了，谈软交换能否商用以及如何商用的问题才有意义，软交换的体系架构包括：软交换在整个电信网络中的定位是什么、业务需求如何、如何组织软交换的系统以及软交换系统之间互通如何实现等问题。目前由一个和几个软交换系统组成的简单测试网络和简单商用网络都未解决大规模组网的问题，还有诸如软交换系统N2问题、信令路由、可扩展性、灵活性等问题，因此，在软交换走向实用并与融入电信网络的过程中，软交换网络的体系结构问题是最重要也是最急需解决的问题。

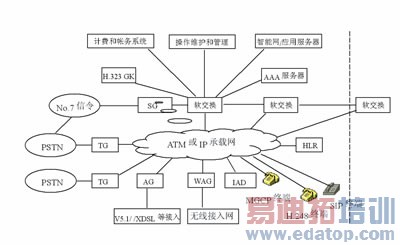

根据未来大规模商用组网的需求和扩展需要，中国联通软交换试验采用了多域软交换体系架构作为试验网络的软交换系统主干架构，不同软交换之间采用SIP/SIP-I协议进行互通。这种多域软交换架构为试验网的组网带来了许多新的特点，网络设备功能层次更加明确，能够为用户提供不同层次的接入方式，业务管理的层次更加细化。基于这个架构，可以开展软交换单域（单个软交换）、软交换双域（同厂家的两个软交换分级）和软交换互联互通（不同厂家的多个软交换分级）的测试，积极探索多域网络架构下软交换网络的可行性和可操作性。总体方案逻辑结构见图1。

总体拓扑图

（二）承载网组网原则

（1）承载网应在满足业务需求的条件下尽可能利用现有的网络资源，包括传输网、数据网和IP网等。

（2）试验中的承载网分为本地承载网和骨干承载网两部分。骨干承载网能够联结本次试验中的各个城市，各个城市的本地承载网应覆盖该城市的全部或部分地区。

（3）本地承载网和骨干承载网的分界点原则上位于城域网与骨干网的业务接入点(POP)。NGN接入层和控制层设备都承载在本地承载网上，并通过路由器接入城域网。

（4）在没有本地网的城市，根据情况选用Ethernet/ADSL等方式将终端用户接入本地承载网。

（5）本地承载网可以基于路由器或交换式千兆比以太网等纯IP技术或ATM技术组建，并通过多种接入技术与终端用户连接，通过ATM或IP技术与骨干承载网连接。建议在有条件的节点，为了进行性能的对比试验，建议同时做基于以太网和ATM的本地承载网的NGN试验。

（6）骨干承载网可以基于ATM，也可以基于IP组建。当基于ATM时，将6个点以适当的拓扑连接起来，组成一个基于ATM的虚拟专用网(VPN)。当基于IP时，通过GRE、IPSec或MPLS以适当的拓扑连接起来组成一个基于IP的虚拟专用网。在条件允许时，为了保证试验中业务的服务质量，推荐使用ATM技术组建骨干承载网。

（三）与现有网络的关系

●与PSTN/GSM/CDMA的互通

软交换与PSTN的互通是通过媒体中继网关和PSTN的IP前置机、汇接局或端局直接相连而实现互通。

为了实现与No.7信令网呼叫连接控制的连接互通，SG首先需要终接No.7信令链路，然后利用Sigtran将NO.7信令的呼叫连接控制消息的内容传递给MGC(软交换)进行处理。MG只负责终接局间中继，并且按照来自MGC(软交换)的控制指令的指示来控制中继。

●与H.323网的互通

基于H.323协议的中国联通IP电话网已经覆盖了我国主要省市，因此，NGN应与现有H.323网络互联互通，互通协议建议采用H.323协议。具体互通方式如下。

(1)NGN与中国联通H.323网采用接近互通方式，即SS按互通的方便程度，既可以通过一级网守与H.323网互通，也可以通过二级网守与H.323网互通。

(2)NGN与其他运营商H.323网通过顶级网守互通。

与移动网的互通

与移动网互通的网络组织，一种是移动软交换作为端局与传统移动长途网进行互通，一种是移动软交换设备作为长途局与本地端局或汇接局进行连接。

（四）业务提供与实现方案

此次软交换试验的业务有三种主要的提供方式：

第一种，软交换设备中已经开发并可以直接提供的业务，主要以传统话音业务为主，如基本和补充电话业务、智能网业务；

第二种，软交换设备

与应用服务器和多媒体服务器一起协调提供的业务，这些业务已经开发并可直接使用，主要以多媒体业务、特色和个性化业务为主，如统一消息、可视电话、视频多媒体等业务；

第三种，通过厂家为第三方提供的对外开放接口，由第三方提供的业务。

三、软交换在城域网中的应用

中国联通城域综合业务网的建设目标是实现综合业务接入网，以联通现有的城域承载网为基础，通过统一的业务和网络平台，在城域网实现语音、视频和数据等各种业务的综合，在统一的网络平台上实现联通现有和未来各种业务骨干网向用户侧的延伸，向用户提供具有服务质量保证的综合业务。

（一）城域综合业务网的结构

城域综合业务网部署在各城市范围内，由一个呼叫控制管理系统CCM、若干业务接入控制点SACP和业务运营支撑系统组成，实现本地业务接入控制和呼叫连接的建立，并区分各种不同类型的业务，保证城域范围内各项业务的服务质量，在长途业务时，区分用户要求的服务类型（如语音、视频、点到点、点到多点等、实时数据、非实时数据等），并通过使用不同的业务信令网接入到各个不同的骨干业务网中。
