●能够产生经过QoS调度的测试流量(即CBR，VBR，UBR组合业务)，用现网真实场景来验证网络和设备。

Spirent Testcenter的以上特性，能够非常好地完成电信级以太网的功能、性能和扩展性测试，是目前进行电信级以太网测试的首选标准化工具。

（2）城域以太网测试结果分析

MEF规范对城域以太网的性能进行了详细和规范的定义。在测试中，既要对电信级量的测试业务记录众多MEF定义的指标以及其他有用的指标，又要能快速定位特定的业务或者问题业务情况。这两个方面是彼此矛盾。Spirent Testcenter每端口能实时分析65535条独立的测试流(Stream)，为每条流提供了包括收/发帧总数和速率、丢包、时延、时延分布、抖动、抖动分布、顺序/乱序、各种类型错包等超过50个统计量，并提供了灵活的结果过滤方式，帮助用户在测试中能全面、快速、灵活地记录和查找结果。

●每端口能同时支持65535条EVC的实时分析，为每条EVC提供超过50个统计量，统计结果包括表和图的方式显示，具备电信级的城域以太网业务的实时分析能力。

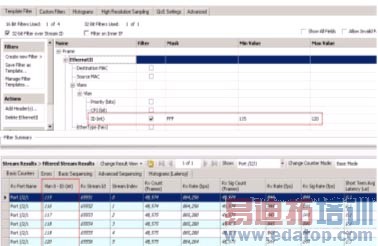

●强大的过滤器(Filter)功能，可以让用户根据任意字段，把最关心的业务状况显示出来（见图4）。

图4 Spirent Testcenter高级Filter功能

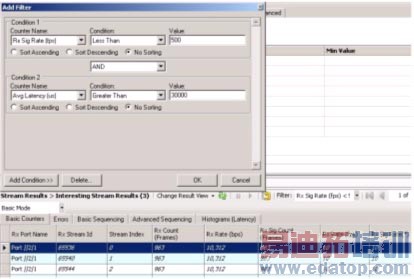

●Interesting Stream：在电信级的业务中，按测试结果快速找到问题业务（见图5）。

图5 根据测试结果过滤出问题业务

（3）抖动(Jitter)

在传统的数据测试中，抖动并不是一个被广泛重视的指标，因为对纯数据业务，抖动的影响并不是非常明显，所以过去不同的测试仪表对于抖动的定义也是各不相同。但是抖动对于视频和语音业务的质量影响非常大。城域以太网技术的驱动之一在于基于IP的视频和音频业务，所以MEF论坛和RFC 3393对抖动做了非常明确的定义：Jitter为顺序传递的相邻两个帧的转发时延之差的绝对值。Jitter值恒为正。图6是抖动计算的原理图。

图6 Jitter定义

Spirent Testcenter是目前市场上所有测试仪表中惟一支持MEF 10/RFC3393定义的Jitter测试的仪表。在Spirent Testcenter中，能为每条测试流给出最大/最小/平均Jitter，过去1s内平均Jitter，Jitter分布等指标，对设备和网络承载抖动敏感业务的能力进行衡量。

（4）复杂业务的服务等级协议(Service Level Agreement，SLA)

在MEF 14测试例中，提供了服务等级测试的测试例，但这些测试例均是在单一环境下的一致性验证测试，通常只使用1~2条EVC。这对于电信级以太网的服务质量真实评估来说，是远远不够的。Spirent Testcenter Service Class Builder工具，提供了方便的复杂环境下电信级的服务等级验证手段。

●定义SLA及其参数。SLA参数包括丢包、时延、抖动、顺序/乱序等众多指标以及它们之间的逻辑组合。
　　●创建复杂的验证流量(场景)，并把不同的流量映射到不同的服务等级上。
　　●运行测试，根据测试结果，观察被测设备或者网络能否按照SLA参数保证服务质量，给用户直观的Pass/Fail结果，并记录详细的统计。

图7为Spirent Testcenter SLA测试配置；图8为Spirent Testcenter SLA测试结果。
