架空光缆线路抗冰凌雪灾维修重点与要求

(c) 用于缆线负荷较大的直线杆装置图 (d) 用于十字转弯杆装置图

3．抗风拉线。抗风拉线又称双方拉线，用于直线杆路上每隔一定距离的电杆两侧。其作用在于抗御风暴袭击加手电杆两侧的水平压力，以保持杆路平稳。如图4。

4．防凌拉线。防凌拉线又称四方拉线，用于直线杆路上每隔一定距离的电杆两侧除装设双方拉线外，又在电杆前后方向各装设一条顺线拉线，组成四方拉线。其作用除起双方拉线作用外，以防止由于冰凌或风暴引起断线而倒杆，如图5。

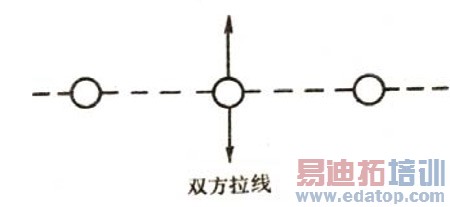

图4抗风拉线示意图

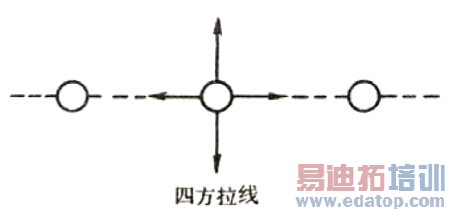

图5 防凌拉线示意图

5．跨越杆拉线。跨越杆拉线又称三方拉线，用于跨越铁路、河流等处的跨越杆上。其作用主要为抵消跨越档的不平衡张力，并保持电杆两侧平稳，如图6。

6．平衡拉线用于建筑在坡度变化较大的杆路上，呈仰角的电杆所采用的拉线叫平衡拉线，其作用以抵消仰角电杆上缆线向上的张力，呈俯角的电杆则采用撑杆，以抵消俯角电杆上缆线向下的压力，如图7。

7．高桩拉线。在杆路中由于街道及其他建筑物等障碍的限制，不能直接装设落地拉线时，拉线需跨越过街道或其他建筑物等障碍设置高桩，从高桩上装设落地拉线，同样起到抵消线路不平衡张力的作用，如图8。

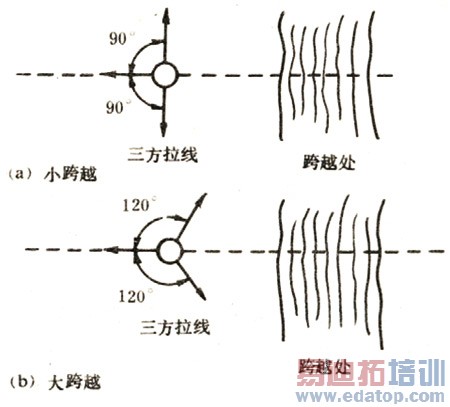

图6跨越杆拉线示意图(a)小跨越T型拉线装置图(b)大跨越Y型拉线装置图

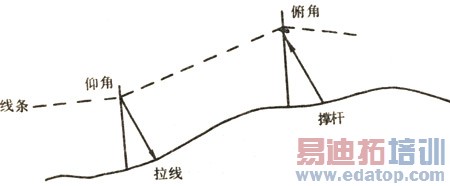

图7平衡拉线示意图

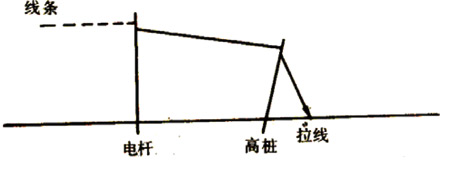

图8高桩拉线示意图

8．吊板拉线。杆路中由于地形限制，不便设置正规落地拉线时(如线路负荷较小，角深不大，电杆高度又较低)，可采用的一种特殊结构的拉线。其作用同样是为了抵消线路不平衡张力，如图9。

9．杆间拉线。在杆路直线路由上，由于相邻杆档线路负荷不同或杆距不等，或因地形受到限制不能设置落地拉线或临时拉线时，利用杆间装设拉线，以抵消线路不平衡张力，如图10。

图9吊板拉线示意图

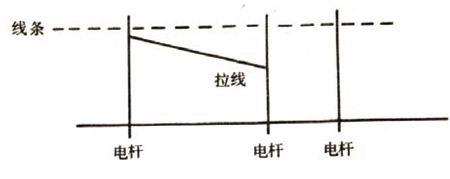

图10杆间拉线示意图

10．地桩拉线。在有较严重化学腐蚀地区，为防止拉线埋设部分被腐蚀，采用木桩埋入地下，以代替拉线地锚，起到一般拉线抵消不平衡张力的作用。

11．V形拉线。对负荷过大、电杆甚高，承受张力很强的电杆，应装设两条同方向拉线，而地形受到限制时，可以将两条拉线的下部并拢一起，合用一组地锚埋入地下呈V形，以抵消电杆承受的较大不平衡张力。
