软交换端局A口信令提取方案及应用研究

2．4 镜像技术对网络的影响

因为镜像技术是将二层数据流的简单复制、转发，无须到三层进行IP数据报文分析和路由表查询，因此对交换机本身的负荷影响不大。目前这种技术，在数据网，如数据网中应用比较广泛，在GSM中应用很少。

3. 软交换网中的应用对比

3．1 应用分析

以深圳目前网络规模为例，软交换MSC有14个，分布在4个核心机房，每个机房配置2个CE设备；软交换局的BSC有56个，分布在5个核心机房，每个BSC均开高速信令链2条。
　　如果采用传统（跨接或串接），探测点在BSC侧，共需要112个SS7检测探头。

如果采用镜像探测技术，探测点选择在MSC侧的CE设备，则只需要8个IP检测探头。

通过以上应用分析，可以看出镜像探测技术优势比较明显，而且集中化程度越高，这种优势越明显。此外因为IP检测探头一般为开放技术，用工控机或小型机即可，单探头费用比SS7专用探头便宜。

3.2 三种方案对比

信令检测的方案主有三种：跨接技术、串接技术、镜像技术，这三种方案各有特点，从组网、接口、对现网影响等方面进行对比如下：

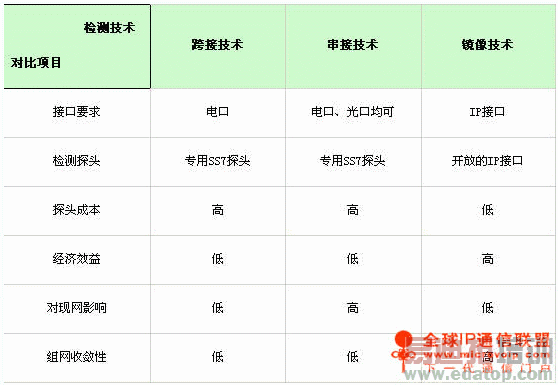

表一：A口信令提取技术方案对比

从以上对比可以看出，镜像技术因其成本低、收敛性好，适合规模推广和全网覆盖，尤其适合目前大规模进行的软交换建设和改造。

4. A口信令监测技术的应用

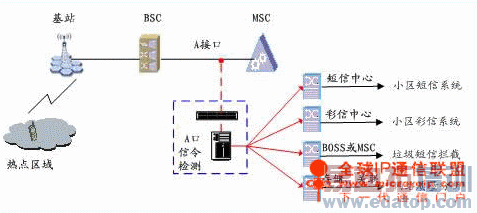

A口信令检测的应用非常广泛，如网络质量分析系统、小区短信、小区彩信、垃圾短信拦截等。这些正成为通信运营商的业务增长点。其业务应用组网图如下：

图五、A口信令检测应用原理

通过和短信中心相连，构成小区短信系统。小区短信是近年来非常流行的增值业务系统。此应用原理是通过A口信令检测，实时获得用户的位置信息，及时向进入热点区域或目标小区的用户发送短信等，小区短信的应用可以是面向大众客户，如向某危险区域的游客实时发送天气、交通等信息；或面向集团客户，发送商业信息等。

通过和彩信中心相连，构成小区彩信系统。对特定用户发送彩信信息。

通过和BOSS系统或直接联移动MSC控制中心相连，构成垃圾短信拦截系统。对某区域A口短信内容提取分析（短信的发送走信令承载），分析出垃圾短信用户，通过这些接口，进而拦截垃圾短信。

此外，除了提供丰富多彩增值业务外，还可将A口信令进行存储、关联，进而分析网络运营性能，如主叫起呼、被叫寻呼、呼叫接通率等，可以发现网络隐蔽问题，提高网络质量。

5. 结论

A口信令提取技术主要有三种：跨接、串接、镜像，前两种是比较传统的探测技术，目前在GSM网中应用广泛。镜像技术目前在数据网应用较多，但在GSM网中的应用还刚起步。随着通信网向3G的演进，全IP化成为一种趋势，同时也加大了GSM网、数据网、传输网等相互的融合。此时以镜像技术为基础的A口（或3G中的Iu-CS口）探测成为增值业务的关键，规模化对A口进行信令采集，获取用户实时的位置、业务信息，进而提供有针对性的增值服务，成为新的运营增长点。

参考文献
　　[1] MSC-BSS interface，Layer 3 specification、3GPP TS 48.008 V4.10.0
　　[2] 曹建民 郭宗昌、 基于信令检测的漫游短信和小区短信、 电信技术、2008（4）、P53-P56
　　[3] Datacom in MSS，ERICSSON
