基于PoE电源的解决方案

一旦PSE已成功检测PD，则PSE可任意询问PD将汲取多少功率。若PSE具有足够大的电源能同时提供满载功率到所有端口，则可省略分类步骤。一般情况下，PSE具有有限可用的功率，它必须跟踪所连接的PD数和它们的功率分类电平，当达到功率预算时，必须停止接受PD。

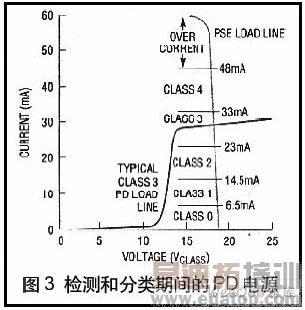

在PD上加上15V~20V电压便可检查分类特征。在15V和20V分类特征范围，PD行为必须像恒流源，PSE测量此电流来确定PD(见表1)。图3示出系统从检测模式到分类模式转换的电流行为。

切断检测

正如PSE从不发送功率到不要求它的装置中，PSE在用电装置未插入前必须不开着电源，这是因为用电电缆可以立即插入PC或膝上电脑。这需要PSE检测此动作并保证电源不加到"非依从"的PD(即PC，膝上电脑或其他传统Ethernet装置)上。802.3af标准为PSE感测未插入PD规定了两种方法：DC切断和AC切断，允许选择最适合所用系统的实现方法。

DC切断

DC切断根据流经PSE到PD的DC电流量来确定1个PD的存在。当电流在给定时间tDIS(300ms~400ms)内保持低于阀值IMIN(5mA和10mA之间)，则PSE假定PD不存在并关断电源。

AC切断

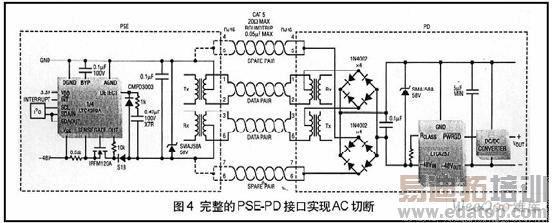

实现AC切断的PSE测量Ethernet口的AC阻抗。当没有装置连接到POE时，口应该是高阻抗(几兆欧姆)。然而，当连接PD时，口阻抗将小于26.25KΩ。所加电压(VAC)和测量所得到的电流(IAC)确定口阻抗(ZPORT)：ZPORT=VAC/IAC，图4中的LTC4259A实现AC和DC切断。

结语

PSE具有检测程序告知它有没有真正的PD连接到端口；分类程序告知它PD将汲取多少功率，因此，可相应地指定它的电源；电源管理特征告知它PD是否仍然存在和工作正常。而PD具有与PSE直接通信的方式、希望多少功率和希望保持的电流。所有这些都不影响任何方式的数据流。因此，把有效PSE和PD器件组合完全没有数据通信硬件，这对于某些应用节省很大的费用，最重要的是检测协议可使传统Ethernet装置损坏的机会最小，因此，维护向后兼容。
