DINTEK Cat 6布线施工要点

六类线缆虽然已经用了很长的一些时间了，可是很多人可能还没有完全掌握六类的施工要领，也可能是由于AN/NZS 3080、TIA（电信工业协会）或ISO（国际标准化组织）六类规范中，并没有详细列出任何新的安装方法，也有些人就按五类的线缆施工方法来安装，这当然也没有什么多大的问题，但是，六类布线由于性能标准非常严格，因此，对安装质量要求更高。

在六类布线中的任何安装错误或走所谓的"捷径"，都有可能导致测试勉强合格或不合格，因此，大多数制造商在产品出售时，都建议安装商严格遵守布线标准文件中规定的安装方法及随产品提供的建议方法，这也许是六类布线安装标准出台前保证布线质量的有效方法之一。比如台湾著名的DINTEK企业布线多年来一直强调，其产品需由经认证的优质安装商采用优质的方法安装，它认为产品及其安装对布线系统的整体质量将产生同样的影响。那么，在六类布线安装过程中有哪些重要问题需要注意的呢？

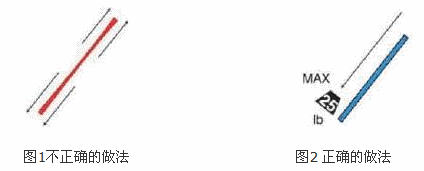

1．电缆拉伸张力 　

不要超过电缆制造商规定的电缆拉伸张力。张力过大会使电缆中的线对绞距变形，严重影响电缆抑制噪音（包括近末端交扰、远端串音及其衍生物）能力以及电缆的结构化回波损耗，进而改变电缆的阻抗，损害整体回波损耗性能，影响高速局域网（如吉位以太网）的传输性能。此外，张力过大还可能导致线对散开，损坏导线。

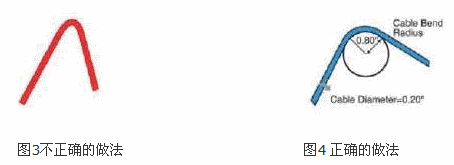

2．电缆弯曲半径

　　避免电缆过度弯曲。因为这可能导致线对散开，引起阻抗不匹配及不可接受的回波损耗性能。另外，弯曲过度还会影响电缆中的线对绞距，电缆内部4个线对绞距的改变将导致噪声抑制问题。一般情况下，电缆制造商都建议，安装后的电缆弯曲半径不得低于电缆直径的8倍。对典型的六类电缆，弯曲半径应大于50mm。 　　

　　在安装过程中，最可能出现电缆弯曲的区域是配线柜。大量的电缆引入配线架，为保持布线整洁，可能将某些电缆压得过紧、弯曲过度，而这种情况通常是看不见的，因而常常被疏忽，从而降低布线系统的性能。如果制造商提供了背面线缆管理设备，那么就要根据制造商的建议使用这些设备。 　　

　　器件内部的电缆弯曲半径有着更加严格的限制。一般来说， 安装过程中的电缆弯曲半径是电缆直径的8倍。在实际操作中，在背面盒中的弯曲半径以50mm为宜，进线的电缆管道的最小弯曲半径是100mm。

3．电缆压缩

避免使电缆扎线带过紧而压缩电缆。在大的成捆电缆或电缆设施中最可能发生这个问题，其中成捆电缆外面的电缆会比内部的电缆承受更多的压力。压力过大会使电缆内部的绞线变形，影响其性能，一般会使回波损耗处于不合格状态。回波损耗的效应会积累起来，比如：在挂在悬挂线上的长走线电缆中，每隔300mm就要使用一条电缆扎线带，如果挂在悬挂线上的电缆长40m，那么扎线次数为134次，其中的每个过紧的电缆扎线所引起的回波损耗都会积累起来，提高总损耗。因此在使用电缆扎线带时，要特别注意扎线带使用的压力大小。扎线带的强度只要能够支撑成捆电缆即可。 　　
