基于0.5μmBCD工艺的欠压锁存电路设计

③当VCC下降到Voff时，IC1>IC2，M6进入线性区，X点电位被拉低，经过反向器作用，M9管导通，此时进一步达到低压锁存的效果。应当注意的是此时的Von≠Voff。

从上面的分析可知，当晶体管Q1和Q2的集电极电流相等时，带隙基准比较器各个镜像对管都工作在饱和区，此时A的电压大小非常关键。设此时A点电压为VREF，Q1，Q2集电极电流为：

对于双极晶体管的基极发射极电压，有以下关系：

而IS∝SE，其中，是晶体管发射极面积。由于Q1的发射极面积是Q2的6倍，所以，式中：

由于VBE具有负的温度系数，而VT具有正的温度系数，只要适当选择电阻R1、R2的比值，就可以实现几乎零温度系数的带隙电压。现在再分别计算Von和Voff。

由上面分析可知，当电源电压VCC升高到尚未达到UVLO的开启电压Von时，UVLO输出高电平，且M9处于导通状态(忽略其导通电阻)，此时A点电压为：

只有VA>VREF时，UVLO的电平才会翻转，这样就得到了开启电压的门限值Von，

一旦VCC>Von，M9管关闭，这时A点电压：

大于VREF，使得UVLO更稳定地输出低电平。同理，可以得出UVLO的关闭电压值Voff:

那么UVLO的滞回区间为：

3 电路仿真与分析

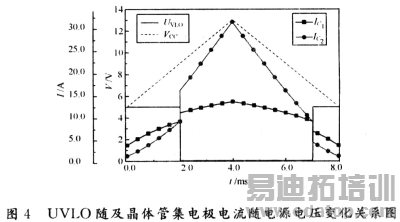

使用HSpice电路仿真软件在CSMC 0．5μm BCD工艺库下对UVLO电路进行仿真。由上面分析可知，UVLO电平翻转与晶体管Q1，Q2集电极电流变化速度快慢密切相关，所以对带隙基准晶体管上集电极电流变化做了如图4的仿真。从图4中可以明显看出，在2 ms以前，IC1>IC2，UVLO输出高电平。在2 ms时，两个晶体管的电流都急剧变大，但是由于Q2管的跨导比Q1管小，所以很快，IC1

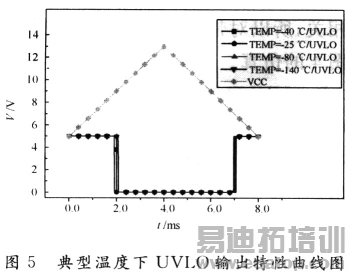

因为DC－DC芯片应用的温度范围比较大，而且工艺中的电阻、晶体管等受温度影响也比较大，所以在实际设计中，应当充分考虑到这点。在此对UVLO不同温度下进行仿真，尽可能把滞回区间的误差缩小到很小的范围内，以满足DC-DC芯片在宽温度范围内工作。表1和图5是对本文所设计的UVLO电路在-40℃，25℃，80℃和140℃下的仿真结果。从中可以看出，在25℃时，Von=9 V，Voff=7 V，滞回区间是2 V。在其他温度下的偏差最大也不超过0．2 V，可见其最突出的优势是可以在宽温度范围内工作而不失精度。

除此之外，当芯片发生欠压锁存时，芯片的功耗也是非常小的。这主要是因为当芯片发生欠压锁存时，芯片的其他部分都不工作，也就不消耗功率，UVLO电路的主要功耗是流过带隙晶体管和R3，R4，R5，R6电阻的电流所产生，只要适当地调节这些电阻阻值就可以把功耗降低到最低，但是考虑到版图的面积，实际仿真中的功耗可减小到150μW以下。

4 版图设计

使用CSMC 0．5 μm BCD工艺技术，对UVLO电路设计版图。由于利用带隙基准原理，在要求精度较高的情况下，设计时应注意UVLO模块与其他模块隔离。与传统的UVLO电路相比，最显著的提升就是版图面积大大缩小，只要工艺中包含高阻值的电阻类型，这种优势就更为突出。

5 结 语

在此针对DC-DC电源管理系统所必须的欠压所存功能，详细介绍一种新的改进UVLO电路，相对于传统的UVLO电路，它最突出的优点是不使用额外的带隙基准源和复杂的数字逻辑，因此节省了芯片面积。HSpice仿真结果表明，它在-40～+140℃范围内最大失真不超过2 %，因此可以在宽温度范围内工作。基本适用于各种类型的电源管理类芯片，对工艺要求也不高。
