基于SMS远程数据采集系统的设计

键盘和显示电路模块用来初始设定或者当用户操作人员在现场时，可以通过此人机界面，将初始状态和一些命令要求置入单片机，使其完成特定的功能。

实时时钟为数据的存储和发送提供精确的绝对时间，亦可通过上位机监控站对终端监控站时间进行设定和校准。数据存储器采用大容量FLASH存储器，可对现场采样数据进行长期存储。

2.3 TC35i接口电路

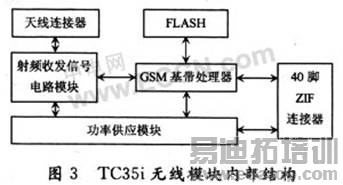

TC35i是SIEMENS公司推出的新一代一款双频900／1800 MHz高度集成的无线通信GSM模块，可以快速、安全、可靠地实现系统方案中的数据、短信息服务和传真。TC35i无线模块内部结构如图3所示，TC35i共有40个引脚，这40个引脚可以划分为5类，即电源、数据输入／输出、SIM卡、音频接口和控制。它通过ZIF连接器分别与电源电路、启动与关机电路、数据通信电路、语音通信电路、SIM卡电路、指示灯电路等连接。

TC35i接口电路的设计主要是40针的电缆与单片机的信号接口。TC35i的1～5脚提供3.3～5.5 V峰值电压和2 A的直流电源；6～10接地；15脚为点火信号，接到单片机的P1.3脚，可以通过软件启动模块；16～23脚是RS 232串口的功能引脚，其中18脚，19脚分别为发送RXD和接收TXD引脚；24～29脚对应的是SIM卡的引脚；32脚为指示灯引脚，当未插入SIM卡或者40脚的电缆没有接好或者模块正在入网时，指示灯处于闪亮状态，亮600 ms灭600 ms，当模块登录网络时，指示灯亮75 ms灭3 s。

3数据采集终端软件的设计

数据采集终端软件的设计用C语言开发。主要用于实现单片机系统数据通信模块TC35的初始化、现场数据的定期采集、控制端口的数据输出、告警短信的发送、指令信息的接收及分析执行等功能。数据采集终端软件的设计包括主程序、串口中断服务程序和看门狗程序。软件设计的关键是单片机如何利用AT命令控制TC35模块发送和接收短消息。

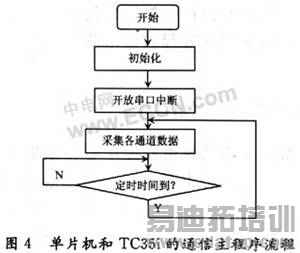

(1)主程序。负责单片机、TC35的初始化，连续循环采集各通道值，再经数值滤波处理后存储该值。主程序在完成单片机和TC35模块的初始化后，将立即开放串口中断，进行中断扫描，监控是否有数据到来，以便实时接收上位机发来的短信数据，主程序流程如图4所示。

(2)串口中断服务程序。负责短信的接收和发送。如果发现有新短信，则根据自定义协议从短信内容中提取来自监测中心的命令数据。如果是查询监测站点的状态命令，则将传感器采集到的数据通过TC35终端以短信息的形式发送到监控中心；如果是设置运行参数命令，则根据命令修改设备中相应的运行参数。

(3)看门狗程序。负责监视中断服务程序的运行时间，若在规定的时间内未完成任务，则强行退出，程序从入口重新执行，以防止死机现象。

4监测中心软件的设计

主站监控软件采用VC++进行前台开发，监控中心的软件采用模块化方式设计，主要的软件模块包括用户管理模块、通信控制模块、数据管理模块、报警处理模块。系统完成远程数据采集的关键是短信息的成功接收与发送，因此通信控制模块是监测中心软件设计的重点。

监控中心PC机通过RS 232串口和TC35连接，通过发送AT命令与它通信。在Windows环境下完成串口通信，目前主要有以下两种方法：一种是利用Windows API通信函数，另外一种是使用现有的ActiveX控件即MSComm控件来实现。该系统采用前一种方法，因为监控中心要根据监测设备的多少动态地决定需要多少个TC35，也就是要动态决定需要哪几个串口。如果采用串口通用控件，在系统软件运行初始，就启动所有的串口线程，会浪费系统资源。

5结语

SMS短信息的远程数据采集系统将现代通信技术融合到传统产业中，实现远程数据的采集技术，为远程数据采集系统提供一种便捷的无线数据传输方式。系统具有不受通信线路及地区限制，可靠性高，抗干扰能力强等特点；系统硬件结构简单，主要由软件实现监控过程，便于维护和扩展。该系统对于覆盖范围广，数据量较少，监测点分散的监测监控领域具有一定的参考价值。
