TVS及其在电路设计中的应用

图2是一个直流稳压电源，在其稳压输出端加上TVS，可以保护使用该电源的仪器设备，同时还可以吸收电路中晶体管的集电极到发射极间的峰值电压，从而保护晶体管。建议在每个稳压源的输出端增加一个TVS管，这样可以大幅度地提高整机的可靠性。

3.3用TVS保护晶体管电路

各种瞬变电压能使晶体管的EB结或CE结击穿而损坏，特别是晶体管集电极有感性(线圈、变压器、电动机)负载时，通常会产生高压反电势，因而可能使晶体管损坏。在实际应用中，建议采用TVS作为保护器件。图3所示为TVS保护晶体管的四种电路实例。

3.4集成电路的保护

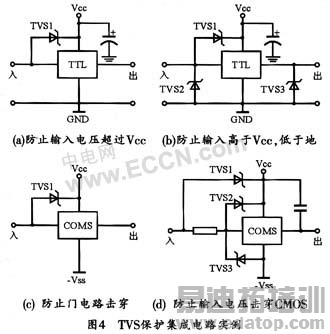

由于现代IC的集成度越来越高，而其耐压则越来越低，因而很容易受到瞬变电压的冲击而损坏，故须采取保护措施。通常在CMOS电路的输入端及输出端都有保护网路，为了可靠起见，在各整机对外接口处也增加了各种保护网络。图4给出了用TVS对TTL及CMOS器件进行保护的有关电路措施。

3.5用TVS保护集成运放

集成运放对外界电应力非常敏感。因此，在使用运放的过程中，如果因操作失误或采取了不正常的工作条件，往往会出现过大的电压或电流，特别是浪涌和静电脉冲，从而很容易使运放受损或失效。图5所示是用TVS在运放差模输入端防止过压损伤的保护电路。

4结束语

本文主要讲述了TVS器件的特性和主要参数，以及选用器件时的注意事项，同时给出了器件在电路设计中的典型应用电路，以便加深电路设计人员对TVS的认识，为设计出高可靠性的应用电路提供基础。虽然目前的TVS在国内的应用正处于推广阶段，但我们有理由相信，随着越来越多的设计者对TVS的认识不断加深以及TVS所表现出来的优异性能，TVS器件最终将获得极为广泛的应用。
