解读USB-IF电池充电规范

录入：edatop.com 点击：

● Charging Downstream Port

Charging Downstream Port是即兼容USB2.0规范，又针对USB充电作出了优化的下行USB接口，它可以是主机上的USB接口，也可以是USB集线器上的。这些下行USB接口能配合Portable Device 完成充电端口识别动作，并提供最大至1.5A的供电能力，满足PD大电流快速充电的需求。

今后很有可能会出现这样的产品，一台笔记本电脑上1个Charging Downstream Port和多个Standard Downstream Port同时存在，用户可以将手机或其他PD连接到Charging Downstream Port进行快速充电，并且在充电的同时可以进行数据连接。

● USB Charger

BC1.1规范中定义的USB Charger与目前市面上可以买到的USB专用充电器类似。USB Charger通过USB口为PD提供充电所需电能，BC1.1要求将USB Charger中的D+和D-进行短接，以配合PD的识别动作，但它不具备和USB设备通信的能力。规范中对USB Charger的电压电流输出能力做出了较严格要求，以确保PD的安全。

USB端口识别机制

BC规范的核心在于充电识别机制，通过这个机制，当PD插入到USB接口时，PD将识别出所插入的USB接口类型。

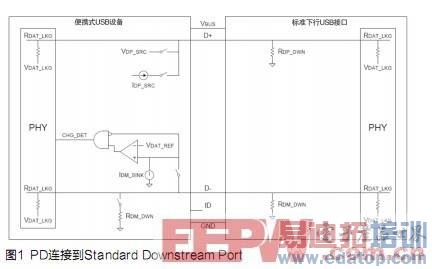

当PD插入到USB接口以后，它向D+上加载一个0.6V左右的电压(VDP_SRC)，随后，PD开始检测D-线上的电压，查看是否收到0.6V的电压回应(VDM_SRC)。因为Standard Downstream Port不会对D+上的0.6V信号作出任何回应，所以如果PD插入的是Standard Downstream Port,那么D-将保持为低电平(图1)。
