解读USB-IF电池充电规范

在Charging Downstream Port中，采用了与PD类似并且与之互补的检测电路，当它检测到D+上有0.6V时，它将随即向D-加载0.6V电压，以回应PD;而在USB Charger中，由于D+和D-是短接的，所以当D+上被加载0.6V电压时，D-也变成了0.6V。

所以，PD插入到Charging Downstream Port 或是USB charger, 则D-线上会被回应一个0.6v电压。此后，PD先将D+(PD为高速或全速设备)或D-(PD为低速设备)拉高至逻辑高电平， 然后通过检测另外一根数据线的电压来区分是Charging Downstream Port 还是USB charger。

因为Charging Downstream Port在充电检测时期，只回应VDP_SRC而不会回应逻辑高电平，所以它将保持数据线为低(图2)。

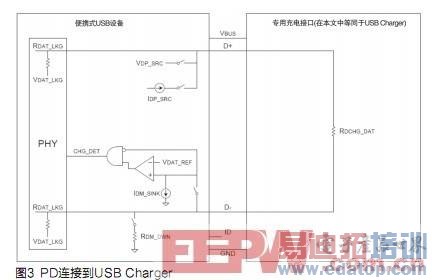

由于USB charger内部短接了D+和D-，如果一根数据线被拉高，那么另一根数据线也将变成高电平(图3)。
