开关稳压器的EMI解决方案

调制量和调制速率

当SSFM频率的范围增加时，带内时间的百分比减少。如果发射信号偶尔进入接收器的频段而且停留的时间很短（相对于其响应时间），则可以显著地降低EMI。例如：在降低EMI方面，±10%的频率调制将比±2%的频率调制有效得多。然而，开关稳压器所能容许的频率范围是有限的。一般来说，大多数开关稳压器都能很容易地承受±10%的频率变化。

对于某个给定的接收器，当频率调制的速率增加时，EMI处于"带内"的时间将减少，EMI将降低，这一点与调制量很相似。不过，对开关电源所能跟踪的频率变化速率（dF/dt）有一个限值。相应的解决方案是找出那个不会影响开关电源输出调节性能的最高调制速率。

理想的解决方案

硅振荡器为多相、扩频开关稳压器时钟提供了一个理想的平台。除了具有一个板上时钟发生器之外，这些固态器件还能将扩频调制与多相输出组合起来。考虑到这一点，凌力尔特公司开发出了LTC6909（图1），这是一款具有8个单独多相输出的精准扩频硅振荡器。单个电阻器负责在12.5kHz至6.67MHz的范围内选择输出频率。三个逻辑输入用于设定输出相位关系（范围从45°至120°），从而允许LTC6909为多达8个相位提供同步。可以启用一种伪随机扩频调频，频率扩展量在中心频率的±10%。用户可选择3种调制速率之一，以确保调制速率不超过稳压器的带宽。此外，LTC6909还具有一个创新的滤波器，该滤波器负责跟踪SSFM调制速率并在频率转换之间提供平滑处理。

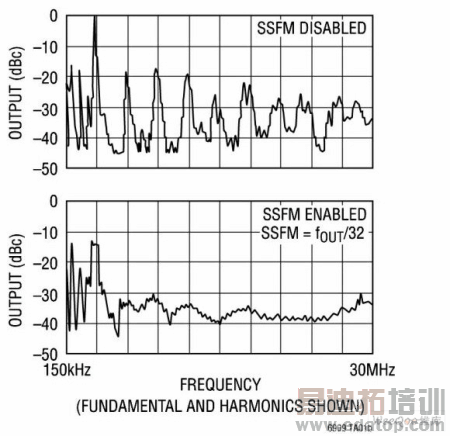

图3：LTC6909启用SSFM以改善EMI。

本文小结

在单个系统中使用多个开关稳压器会产生重大的EMI问题。除了标准的布局、滤波和屏蔽等习惯做法之外，运用多相同步和扩频调频也能够大幅地改善EMI性能。凌力尔特的LTC6909提供了一种简单明了的解决方案。几乎不费吹灰之力，这款小巧、低功率和坚固的硅振荡器就能够轻而易举地证明其价值。
