连续或脉冲输出功率可调LD驱动电源设计

1．4 保护电路

考虑到LD的易损性，在稳流控制中保护电路的设计也是很重要的一个方面。本设计中，选用供电电压波动较小，内部具有慢启动、过流、过热保护、尖峰电流限制功能的集成直流稳压器，只需在LD两端反向并联一个普通二极管以防止反向过压，同时并联小容量电容防止回路电流毛刺损坏管芯。

2 结果与分析

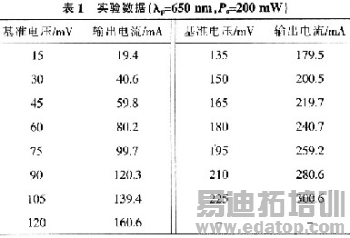

表l是该电路驱动波长650 nm，功率200 mW的LD连续工作时，基准电压与输出电流的测试结果，其电压-电流关系如图5所示。

图5结果表明基准电压与输出电流成正比例关系，通过调节基准电压，可以改变LD的输出功率，即LD输出功率连续可调。

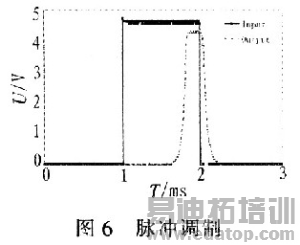

图6显示了该驱动电源输出的脉冲波形。曲线Input为输入控制脉冲信号，曲线Output为LD上电压脉冲。结果表明：LD上电压脉冲的上升和下降时间都很短，中间段电压的稳定使输出电流恒定，恒定的电流幅度保证了LD输出功率的稳定。通过改变输入脉冲的频率、脉宽，可得到所需的LD激光脉冲信号。

3 结论

提出了可用于连续或脉冲输出的半导体激光器驱动电源的设计方法，测试结果表明：1)驱动波长范围为650～980 nm：2)输出功率0～300 mW连续可调；3)连续或脉冲输出可选。电源稳定、可靠、控制简单，功率连续可调，可广泛地用于对半导体激光驱动电源体积要求较小的应用中。
