富凌变频器应用中抗干扰问题的探讨

1 引言

随着电力电子及其控制技术的发展，变频器及其变频调速已经被广泛应用到工业控制的各个领域，如变频调速在供水、空调设备、过程控制、电梯、机床等方面的应用，变频器的广泛应用也带来了不能忽视的干扰问题。这种干扰表现在现场供电和其他用电设备对变频器的干扰和变频器运行时产生的高次谐波对电网和周围设备的干扰两个方面。如果变频器的干扰问题解决不好，不仅变频器系统无法可靠运行，还会影响其周边其他电子、电气设备的正常工作。因此，变频器应用系统中的干扰问题倍受理论界和工程应用界的广泛重视。下面结合自己的工作实践，主要讨论变频器及其调速系统的干扰及其抑制方法。

2 变频器系统的主要干扰

2.1 外部对变频器的干扰

(1) 非线性用电设备对变频器的干扰

由于各种整流设备、交直流互换设备、电子电压调整设备、照明设备等非线性负载的应用，这些负载成为电网中的大量谐波源，使电网电压、电流产生波形畸变。图1示出晶闸管换相引起的畸变。

图1 晶闸管换相引起的畸变

变频器的供电电源受到来自被污染的交流电网的干扰后，若不加以处理，电网噪声就会通过电网电源电路干扰变频器。供电电源对变频器的干扰主要有过压、欠压、瞬时掉电；浪涌、跌落；尖峰电压脉冲；射频干扰。其次，共模干扰通过变频器的控制信号线也会干扰变频器的正常工作。

(2) 补偿电容器的投入和切出对变频器的干扰

许多用户都在变电所内采用集中电容补偿的方法来提高功率因数，在补偿电容器投入和切出的暂态过程中，网络电压有可能出现很高的峰值，如图2所示，其结果是可能使变频器的整流管因承受过高的反电压而击穿。

图2 补偿电容投入时的电压畸变

2.2 变频器对外部的干扰

变频器对电网来说也是非线性负载，它所产生的谐波会对同一电网的其他电子、电气设备产生谐波干扰。另外，逆变器采用spwm技术，当其工作于开关模式并作高速切换时，产生大量耦合性噪声,对共网的其他的电子、电气设备来说是一个电磁干扰源。

(1) 输入电流的波形

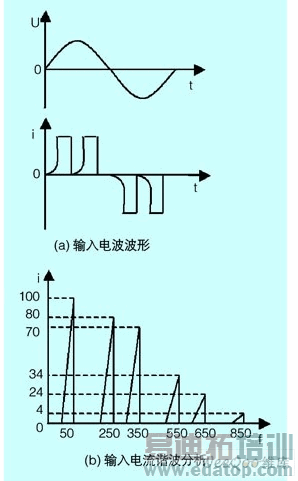

ac-dc-ac压型变频器的输入侧是整流和滤波电路，只有在电源的线电压ul大于电容器两端的直流电压ud时，整流桥中才有充电电流。因此充电电流总是出现在电源电压的振幅值附近，呈不连续的冲击波形式，如图3a)所示。它具有很强的高次谐波成分，其中5次谐波和7次谐波分量很大，如图3b)所示。

图3 输入电流的波形及其谐波分析
