基于MAX7456的视频字幕模块的设计与实现

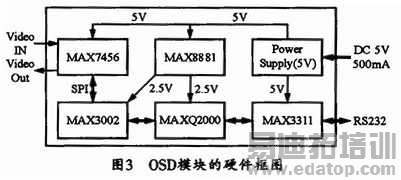

4 OSD模块的软件结构

配合OSD模块工作的软件包括两部分：一部分是运行于微控制器中的firmware，它包括SPI接口驱动、memory配置程序、寄存器配置程序、串口的事务通信等；另一部分是运行于PC端的用户界面，可为用户提供简便的OSD设置和memory升级的功能。

4．1 MAX7456控制例程

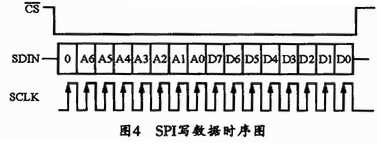

MAX7456的SPI接口可支持高达10 MHz接口时钟(SCLK)。写寄存器时，拉低可使能串行接口，以在SCLK的上升沿从SDIN读取数据；而当变为高电平时，数据将锁存到输入寄存器。如果传输过程中变高，则程序终止(即数据不写入寄存器)。变低之后，器件将等待从SD-IN读入第一个字节，以确定正在执行的数据传输类型。图4所示为写数据时序。

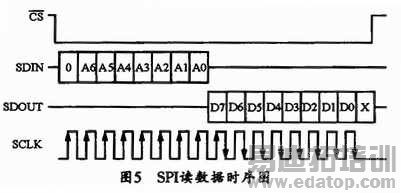

读寄存器时，拉低。地址将在SCLK上升沿锁入SDIN。然后，数据便可在SCLK的下降沿从SDOUT输出。图5所示是从器件读数据的时序。

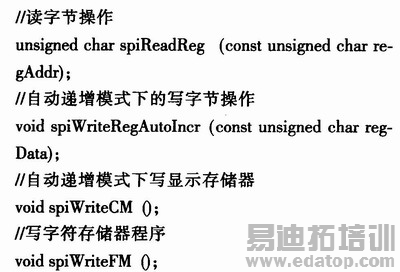

下面是具体的操作方法代码：
