基于LT3782的大电流升压电路设计

2．2 开关电源参数设定

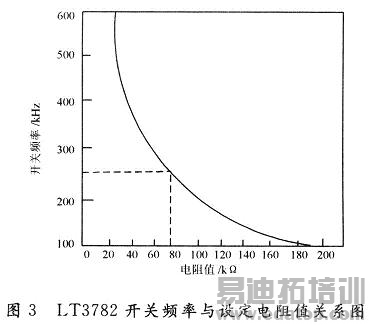

图2中，电阻R1用来设定LT3782的开关频率，LT3782的开关频率在150～500 kHz之间可编程。这里选取开关频率为250 kHz，参照图3取电阻值R1=75 kHz。

参照LT3782数据手册，通过输入／输出电压关系和占空比可以推算出N沟道场效应管的峰值电流约为15 A。通过设定电阻R8和R10的阻值可以设定电源的限制电流，避免电源电流过大，烧坏后面电路。LT3782的SENSE管脚的域值电压为60 mV，因而电阻R8和R10的阻值为0．004 Ω。

输出电压是通过设定电阻R13,R7和R11的比例关系来设定的，LT3782的FB脚电压为2．44 V参考电压，这样输出电压可以通过下式计算：

汽车电瓶的过放电保护是通过设定该电源的最低工作电压实现的。当LT3782的RUN管脚电压高于2．45 V时，该电源才能正常工作，通过电阻R6和R9的分压，使汽车电瓶电压在大于10 V时，该电源才能正常工作，避免了电瓶的过放电。

3 电路测试

为了验证该开关电源性能，采用如图4所示的方法进行验证。因为该电源的输入电流较大，输入的直流电源采用安捷伦的6574A-J07。它的输出电流最高可达42 A，输出电压在O～50 V范围内可调，输出负载采用建伍的PEL102-201，通过它可以直观地看到输出电压和电流情况。经过验证，该电路完全满足使用单位需求。

4 结 语

基于美国凌力尔特公司生产的两相步进升压型DC／DC控制器LT3782，设计了一款大电流输出的升压型DC／DC模块。该模块在12 V汽车电瓶供电下，根据需要可以提供高达7 A电流的24 V，18．5 V等多种输出，由于采用两相DC／DC新技术，电源效率达到90％以上。比电源经过转换到交流220 V后，再转换成所需电压的方法，效率明显提高，符合当前建设节约型社会的发展方向，实用性更强。
