基于AVR单片机的数字正弦逆变电源设计

3.3 软件流程

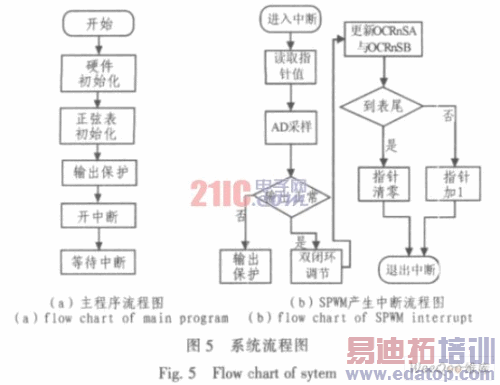

系统软件设计采用模块化设计，主要包括：硬件初始化模块，正弦表初始化模块，输出保护模块，双闭环调节模块，中断处理模块。主程序和SPWM 产生中断处理模块的流程分别如图5（a）和图5（b）所示。

4 试验结果

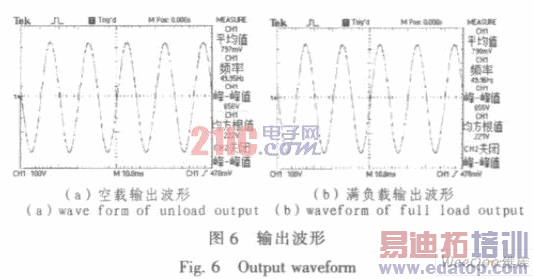

根据以上思想完成制作一台1 kW 的样机， 采用IRF3805 作为推挽升压的功率管，RHRP8120 作为整流二极管， 全桥逆变功率管则采用IRG4PC50UD，SG3525A 的PWM波频率设置为80 kHz，SPWM 波的频率设置为10 kHz， 输出滤波电感L 为2.5 mH，输出滤波电容C 为4.7 μF，可得正弦交流输出电压精度220 V±1%， 频率精度50 Hz±0.1% ，THD小于1%，逆变效率大于90%，其空载和满负载时的试验波形如图6（a）和图6（b）所示。

5 结论

提出了一种前级由SG3535A 控制推挽升压和后级基于AT90PWM2 的全桥逆变的数字式逆变电源的设计方法。使用AT90PWM2 的波形发生器产生SPWM 波形， 有效简化电路，利用前端负反馈以及后端的双闭环调节使得逆变电源具备输出电压特性的高性能。预留的串口通信和在线下载功能使得逆变电源具备与上位机通信以及扩展功能，完善的保护措施可使逆变电源在发生故障时，具有完善的指示和自动处理功能。
