一种基于TMS320LF2407的并网逆变器控制策略

1.3    控制单元框图

如图3所示，控制单元上主要是通过外围检测电路和相应的软件算法来实现的。软件的实现在后文中阐述。其中DC/DC的控制与保护部分可以与逆变部分分开，但由于DSP的资源比较丰富，可以利用同一块DSP来处理。

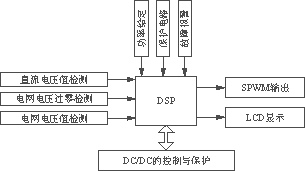

图3    控制单元框图

由于主电路与电网没有隔离，则控制单元须全部与主电路隔离。电网电压的检测可通过工频采样变压器实现，但直流电压的检测相对要困难。这里采用线性光耦来达到采样和隔离的目的，这就要求线性光耦的线性度非常高。采样电路如图4所示。

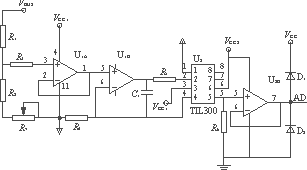

图4    直流母线电压采样电路

本电路采用TIL300线性光耦，经采样隔离后的值送至DSP的AD转换通道。由图4所示电路可知，AD采样值Vo=k3(R6/R4)VBUS，其中k3是光耦的电流传输系数。

电网过零检测主要是利用DSP的CAP捕捉单元来实现锁相。以检测到的过零时刻作为基准，控制脉冲超前此基准时刻β角度。过流及电网过大波动的保护是由电流间接控制，为电流开环控制，因此，应根据所需的功率大小以及器件的额定值设好保护点。当发生过流时，通过保护电路封锁逆变控制脉冲，并断开主电路，使逆变器脱离电网。当检测到的电网电压超出波动范围时，也使逆变器停止工作，并给出相应的故障指示信号。

2    软件设计与实现

逆变器的控制方式是在文献[2]中的倍频式SPWM基础上，结合DSP的PWM输出特性产生的,如图5所示。实际中，三角波的频率与工频的比值为240，为简单起见，图5中的比值为12。

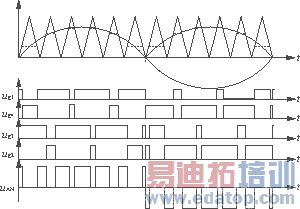

图5    开关器件的驱动波形和逆变器输出波形

波形生成过程如下：DSP的通用定时器1采用连续增/减计数模式，而且在定时器下溢中断后立即装载比较寄存器CMPR1和CMPR2的值，CMPR1决定ug1和ug4，CMPR2决定ug3和ug2。在DSP的数据存储区有一90°的正弦表，对应360个点，此表作相应调整可以产生90°～360°的正弦值，而装载值是在每个三角波中心时刻所对应的正弦值。

在一个工频周期，定时器1产生240次下溢中断，设第M次中断时装载的值对应正弦表中第K个值，在4个不同的象限时，M和K的关系如下：

K=（5）

M的初值决定图2中超前角度β的大小。例如，M=0表示β=0；M=4，则表示β=6°，因此，我们可以通过改变M的初值实现功率调节。市电过零检测对应的CAP捕捉中断子程序中设定所需的M初始值。

由图6可以看出，在0～180°之间，CMPR1在M为偶数时装载查表所得值，PWM输出产生跳变，而在M为奇数时装载大于周期寄存器里面的值，使之不产生跳变；CMPR2与之相反，在180°～360°之间时，CMPR1和CMPR2的装载情况刚好与前面相反。这就带来在180°和240°时存在输出方式的变换，如在M=120(即180°)时，ug1由低有效变为强制低，而当M=121后，全部是高有效。而ug3在M=120时先强制低，紧接着高有效。这需要作特别处理。

作者：浙江大学 周军伟，汪世平，陈辉明   来源：21IC电子网
