一种基于TMS320LF2407的并网逆变器控制策略
录入：edatop.com 点击：

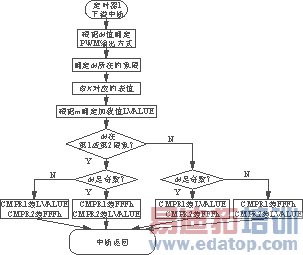

图6 定时器中断子程序流程图
由于调制比m随着直流母线电压和电网电压的波动而改变，所以，通过查表结果装载到CMPR1和CMPR2的值还必须乘以m的值。
3 实验波形
结合上述控制策略，设计了一台输出功率为2kW的并网逆变器，400V的直流电压由一直流模块提供，功率管采用富士电机的1MBH60D-100型号的IGBT，L1为5mH。图7（a）是电网电压和逆变器输出电流波形（为了便于观看，电流信号反相），图7（b）是电感上的电压波形。
（a）uN与－iL1波形
（b）uL1波形
图7 实验实测波形
4 结语
逆变器可以很好地工作在单位功率因数的工况下，而且在电网波动和直流侧波动时具有很好的稳定性。此控制方法具有控制简单，电流畸变小的优点，具有一定的应用前景。
