宽带放大器的设计与仿真

2．2 峰值检测电路

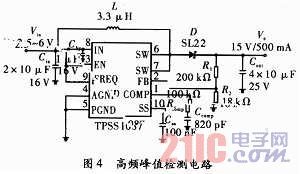

由于通频带范围中有低频和高频两种不同输入，所以采用两种不同检测电路。低频峰值检测电路可参考专业书上的具体电路，高频峰值检测电路在此利用TPS61087芯片仿真设计出的电路，如图4所示。

3 MSP430单片机控制液晶输出设计

3．1 MSP430单片机和液晶

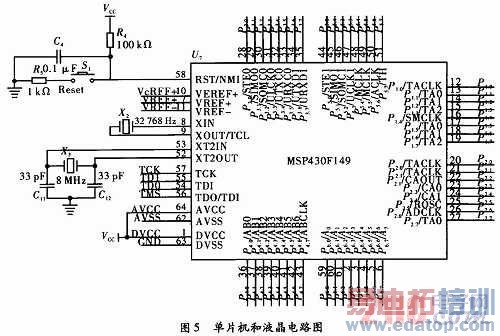

MSP430系列单片机是美国德州仪器(TI)1996年开始推向市场的一种16位超低功耗的混合信号处理器。使用了MSP430F149型号的单片机，利用A／D采样峰值检测电路的信号，编程处理后最终完成在1602液晶上显示输出电压峰峰值和有效值数据的功能。为了减少功耗，并降低数字系统对模拟信号的干扰，采样完成后，将微控制器设低功耗模式。同时为了实时采样后数据显示不会闪烁，编程时利用定时器定时1 s后中断，使液晶每隔1 s才显示一次采样数据。电路如图5所示。

3．2 软件流程

软件流程，如图6所示。
