宽带放大器的设计与仿真

录入:edatop.com     点击:

4 性能测试与分析

测试仪器有:泰克公司TS1002 160 M数字示波器和RIGOL DS1022 20M信号源

测试方法主要分3步:(1)连接+5 V、+15 V电源,在输入端接入信号发生器信号。(2)输入通频带范围为10 Hz~10 MHz,电压峰峰值0~100 mV的信号,测试通频带内是否平坦。(3)改变输入电压的频率和有效值,分别记录输出电压的峰峰值和有效值。

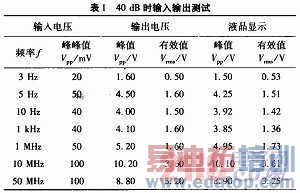

相关测试数据如表1所示。

宽带放大器的设计与仿真[图]

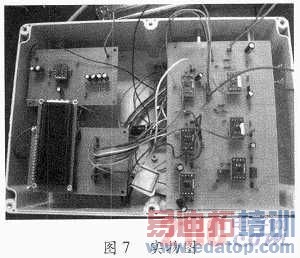

如表1所示,放大器在预置带宽为10 Hz~10 MHz、最大增益为40 dB的时候,通频带内很平坦。此时最大不失真输出电压约为10.20 V。经测试,该电路最大增益为42 dB。制作和调试出的实物图如图7所示。

宽带放大器的设计与仿真[图]

5 结束语

本设计实现了一个5 V单电源供电的宽带放大器基本功能,完成了系统的硬件与软件设计,解决了较难在输出负载上不失真输出电压峰峰值≥10 V、输出电压的峰值检测、A/D采样显示等问题。

作者:苏州职业大学 邬丽娜   来源:电子科技
