基于单片机和LMX2485的微波信号源发生器的设计

4 软件设计

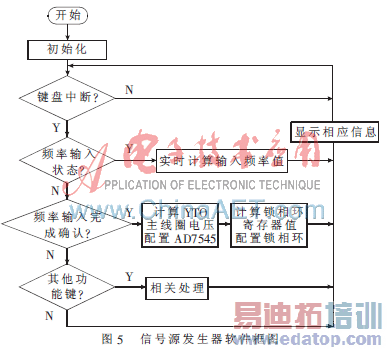

本系统软件主要接收信号源发生频率的输入，经单片机计算后配置LMX2485小数分频数字锁相环电路和YTO主线圈驱动电压的D/A控制，然后经过锁相环电路的跟踪锁定，使得YTO输出需要的频率。其软件框图如图5所示。

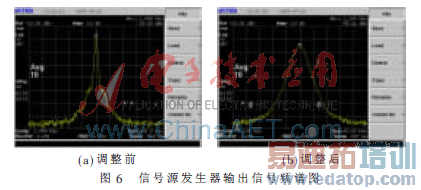

系统输出频谱如图6(a)所示，当采用四层电路板设计，并且调整相关放大器输入、输出匹配等问题后，效果更好，如图6(b)所示。

本文介绍的微波信号源发生器，使用单片机控制低功率、高性能的δ-∑小数分频数字锁相环和相应的驱动电路来控制调谐振荡器(YTO)的输出，用这种技术实现的信号源发生器可以带来频率准确度和稳定度高、误差小、操作控制方便等优点，因此具有广泛的应用前景。
