CDMA2000核心网演进 网策略探讨( )

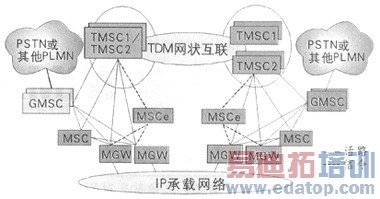

　　图5　话路网网络组织结构图(初期)

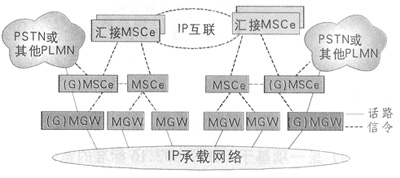

　　图6　话路网网络组织结构图(中后期)

　　6.2　信令网

　　(1)信令网总体结构

　　目前基于SIGTRAN的协议的IP STP还未广泛应用，其传输质量的可靠性、协议的互通性还需完善，而基于TDM的信令网有较大富裕容量，因此，在近期信令网仍将基于TDM承载建设移动信令网。

　　一般地，移动信令网采用二级/三级混合网络结构，其中，三级结构由高级信令转接点(HSTP)、低级信令转接点(LSTP)和信令点(SP)组成，二级结构由H & LSTP和SP组成。在三级网络结构下，HSTP负责转接它所汇接的第二级LSTP的信令消息，LSTP负责转接它所汇接的第三级SP的信令消息;在二级结构下，H & LSTP负责转接它所汇接SP的信令消息。

　　HSTP成对设置在各大区中心所在城市。HSTP间采用A、B平面连接方式，同一平面内部的各HSTP网状连接;A和B平面间成对的HSTP相连。LSTP以省为单位成对设置，各LSTP分别连接至其归属的HSTP。

　　(2)本地信令网组织

　　省内信令网一般采用二级结构，如图7所示。

　　图7　省内本地信令网网络组织结构

　　设置1对HSTP/LSTP负责汇接省内及省际信令转接、省际GT翻译。所有MSC/MSCe、HLR/AUC、SMSC、GMSC/GMSCe、SCP等设SP。各SP与一对HSTP/LSTP设置直达信令链路;如果省内各个MSCe采用大本地网组网方式，建议考虑设置MSCe之间的直达IP信令链路(SIP-T/I)，可减少省内长途的话路和信令迂回，同一本地网内的MSC/MSCe和相关HLR/HLRe之间设置直达信令链路;本地网内备SP间直连信令链路作为主用，与HSTP/LSTP间准直连链路作为备用。

　　参考文献

　　【1】　3GPP2 X.S0012-C-V2.0.Legacy MS Domain Step1[S].2004.

　　【2】 3GPP2 X.S0025-0-V1.0.Legacy MS Domain Step2[S].2006.

　　【3】 All-IP Core Network Multuimedia Domain-Overview[S].2005.

　　【5】　徐子华.CDMA2000 IX/EV-DO双网运营中存在的问题及解决方案[J].邮电设计技术，2007(2).
