PON系统承载多业务的技术探讨(下)

（2）场景2：FTTB+MDU多边缘多业务接入场景a

如图3所示，在FTTB+MDU多边缘多业务接入场景a下的VLAN处理原则为：

●家庭网关基于业务类型划分VLAN；

IONU执行VLAN转换功能，并基于业务划分 VLAN；

●组播协议报文和媒体流分别划分到不同 VLAN中．所有用户使用相同的组播媒体流VLAN；

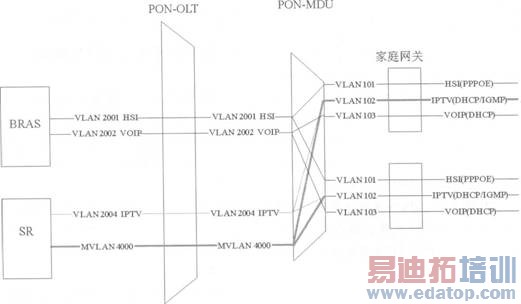

图3 FTTB+MDU多边缘多业务接入场景a下的VLAN规划

●OLT透传VLAN。

（3）场景3：FTTB+MDU多边缘多业务接入场景b

如图4所示，在FTTB+MDU多边缘多业务接人场景b下的VLAN处理原则为：

●家庭网关基于业务类型划分VLAN；

●ONU执行VLAN转换功能，对上网业务基于用户划分VLAN，对VolP业务和IPTV业务基于业务划分VLAN；

●组播协议报文和媒体流分别划分到不同 VLAN中：

●OLT为上网业务添加STAG，并透传其他业务 VLAN。

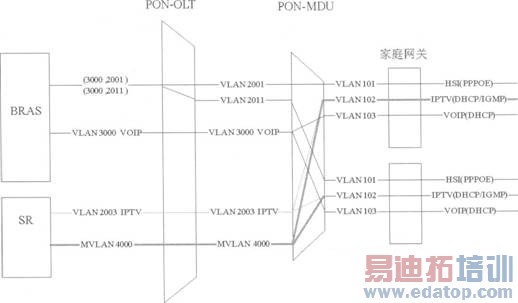

图4 FTTB+MDU多边缘多业务接入场景b下的VLAN规划

5 结束语

为了满足未来各种新业务发展的需要，PON系统需具有多业务承载、差异化服务的能力。

相信经过一段时间的实际网络部署，运营商会获得更多的网络运营经验和商业模式经验，使PON设备和网络在逐步发展和完善中更好地为用户提供各种差异化服务。
