用于40G／100G光传输的色散补偿技术

为克服由高位速率传送引起的严格色散要求，业界制定了许多应对策略。提高色散容差的方法之一是摒弃简单的数字编码格式，如开关键控(OOK)，而是采用具有更 好 色 散容差性能的格式，如光双二进制和差分正交相移键控(DQPSK)。

使用新的调制方案当然会提高对色散的容差，因此许多系统供应商和运营商在未来系统中准备采用可调谐色散补偿器(T-DCM)。

T-DCM允许系统供应商在40G网络中原则上仍使用10G设计规则，因为有潜力将色散容差提高10倍。这样，原本的10G链路可以在很大程度上保持不变。另外，T-DCM还能处理由于光缆沿线正常温度变化引起的时间变更性色散变化。

FBG技术已经被证明非常适合T-DCM。目前基于FBG的自适应色散补偿已经得到商用化，而且正在开发中的众多40G和100G光系统正在考虑采用可调谐FBG。

低成本的架构策略

由于引入FBG色散补偿而实现的特殊成本节省程度与光传输链路的具体拓扑紧密相关。然而，一些普通和直接的例子已经非常突出。

通过很好地利用低插入损耗特性，相当于数百公里的SMF色散补偿可以集中在单个节点中，从而可更好地实现高性价比的不需要分布式色散补偿的点到点网络。

低插入损耗和高功率容差为网络设计师提供了更多的灵活性，他们可将补偿器直接放在发送端的复接器之后，也可以放在功率放大器之后(DCM的位置取决于光信噪比(OSNR)要求和/或终端设备版图)。在DCF-DCM情况下，问题通常是由限制靠近发送器的色散补偿的高损耗或直接放在功率放大器之后时高度非线性的引入而引起的。分布式色散补偿是在每个节点处的信号保真要求很重要时常使用的架构，采用这种架构的网络通常需要使用中段接入放大器来适应这方面的问题。

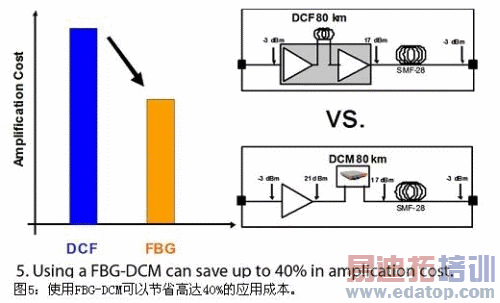

在某些情况下，利用FBG-DCM的低插入损耗性能实现简单的内嵌方法实际上可以取消这些网络中使用的中段接入放大器。如果在网络中能够完全实施这样的策略，那么与放大器相关的每跨段成本节省可达40%(图5)。

即使在正常不使用中段接入放大器的网络中，与插入损耗有关的成本节省也仍然十分显著。通过简单地使用具有较低输出功率的放大器，对一个标准80km跨距来说与放大器有关的成本节省也能达20%左右。

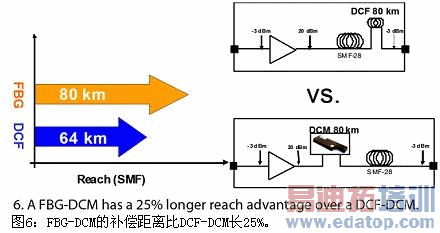

在绿场部署项目或免中继的网络中，FBG-DCM的低插入损耗可直接转换为延伸优势。FBG-DCM支持的完整色散补偿跨距比等效的DCF解决方案长25%(图6)，因此能极大地节省CAPEX和OPEX。

基于FBG的色散管理机制为电信行业在成本和性能网络方面的优化提供了空前的可能性。鉴于人们对成本关注程度的提高，特别是考虑到未来的40G和100G网络，这种独特的、在许多方面呈突破性的技术前景一片光明。
